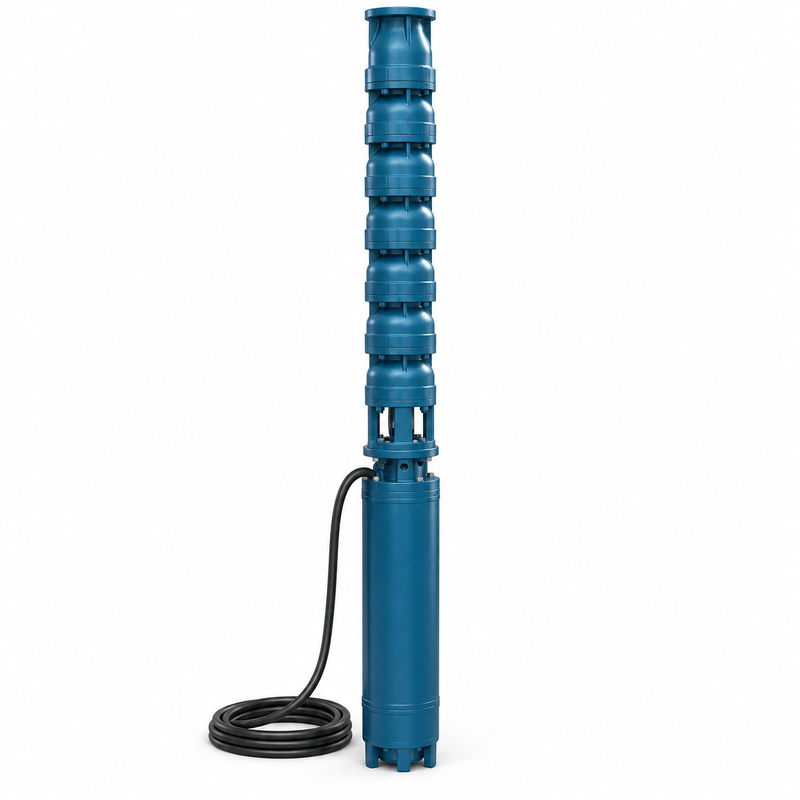

Bomba Submersível de Poço Profundo de 15kW, 58–68 m³/h, 48–65 m de Coluna

A bomba submersível para poço profundo SLAPK de 15kW é uma opção de seleção para projetos de abastecimento de água subterrânea que exigem uma faixa de vazão de catálogo de 58–68 m³/h e uma faixa de altura manométrica de 48–65 m. O modelo correspondente, 200QJ63-56/4, tem um tamanho de saída de catálogo de 4 polegadas.

Pode ser avaliada para abastecimento de água agrícola, transferência de poço para tanque e sistemas de água utilitária industrial. Para compradores que necessitam de maior vazão em vez de uma altura de elevação muito alta, este modelo oferece uma alternativa a bombas de menor vazão com uma classificação de motor semelhante.

• Marca: SLAPK

• Modelo: 200QJ63-56/4

• Potência do motor: 15 kW

• Faixa de vazão de catálogo: 58–68 m³/h

• Faixa de altura manométrica de catálogo: 48–65 m

• Tamanho da saída: 4 polegadas

• Série do produto: QJ

• Materiais da bomba: Confirmar para a configuração cotada

• Tensão, frequência e fase: Confirmar para o motor selecionado

As faixas de vazão e altura manométrica não são selecionáveis independentemente. A bomba não deve ser considerada como capaz de fornecer 68 m³/h a 65 m de altura manométrica. Verifique o ponto de operação necessário contra a curva de desempenho específica do modelo.

Para projetos de irrigação, comece com o volume de água necessário durante o período de bombeamento disponível. Um sistema que enche um reservatório de armazenamento pode ter requisitos de pressão diferentes de um que fornece equipamentos de irrigação diretamente. Esta bomba pode ser considerada onde a vazão necessária e a altura manométrica total se enquadram em sua faixa de operação verificada.

Para abastecimento direto de irrigação, inclua a pressão necessária pelo equipamento e as perdas através de filtros, válvulas e tubulações. Para um tanque de armazenamento aberto, calcule a diferença de elevação do nível de água bombeada até o ponto de descarga do tanque, juntamente com as perdas na tubulação.

O poço deve ser capaz de suportar a taxa de bombeamento pretendida. Se a bomba extrair água mais rápido do que o poço pode fornecer, o nível da água pode cair excessivamente durante a operação. Forneça informações de teste de bombeamento, quando disponíveis, incluindo a vazão e o nível dinâmico de água correspondente.

Para uma nova instalação, essas informações ajudam a adequar a bomba ao poço. Para uma substituição, as medições de operação atuais são úteis porque as condições do poço podem ter mudado desde que a bomba original foi selecionada.

As 200QJ50-60/4 e 200QJ63-56/4 têm classificações de motor de catálogo de 15kW, mas suas especificações hidráulicas diferem. A 200QJ50-60/4 lista vazão de 46–54 m³/h, altura manométrica de 48–72 m e uma saída de 3 polegadas. A 200QJ63-56/4 lista vazão de 58–68 m³/h, altura manométrica de 48–65 m e uma saída de 4 polegadas.

A 200QJ63-56/4 vale a pena ser avaliada quando o projeto requer maior vazão dentro de sua faixa de altura manométrica disponível. Selecione pelo ponto de serviço necessário em vez de apenas pela potência do motor, e verifique a conexão de saída ao substituir uma bomba existente.

Especifique as condições da água, materiais necessários, fornecimento elétrico, comprimento do cabo e requisitos de controle. A cotação deve identificar a configuração da bomba e do motor e declarar claramente quais acessórios estão incluídos.

A saída de 4 polegadas fornece uma referência para o planejamento da conexão. A tubulação de descarga ainda deve ser dimensionada para a vazão pretendida, comprimento do tubo e perda de atrito aceitável. Confirme o padrão de conexão antes de encomendar tubos, válvulas ou adaptadores.

Envie este ponto de serviço para verificação contra a curva de desempenho da configuração cotada. A designação do modelo é uma referência de seleção, enquanto a confirmação final requer os dados técnicos correspondentes.

A profundidade total do poço por si só não determina a adequação. A seleção depende do nível de água bombeada, elevação de entrega, perdas na tubulação e pressão de descarga necessária. As condições de instalação também devem ser verificadas.

Não. É o tamanho da saída de descarga de catálogo. As dimensões da montagem da bomba e a folga necessária no poço devem ser confirmadas separadamente.

Forneça os resultados do teste do poço e a demanda diária de água para análise. Uma taxa de bombeamento menor com um período de operação mais longo ou um arranjo de armazenamento pode ser considerado, dependendo do projeto.

Envie à SLAPK sua vazão e altura manométrica necessárias, rendimento do poço, nível dinâmico da água, condições da água e fonte de alimentação disponível. Inclua a quantidade, comprimento do cabo, acessórios e destino de entrega.

Se você souber apenas a demanda diária de água, forneça também as horas de bombeamento disponíveis e o arranjo de armazenamento para que a vazão necessária possa ser estabelecida antes de selecionar a bomba.
