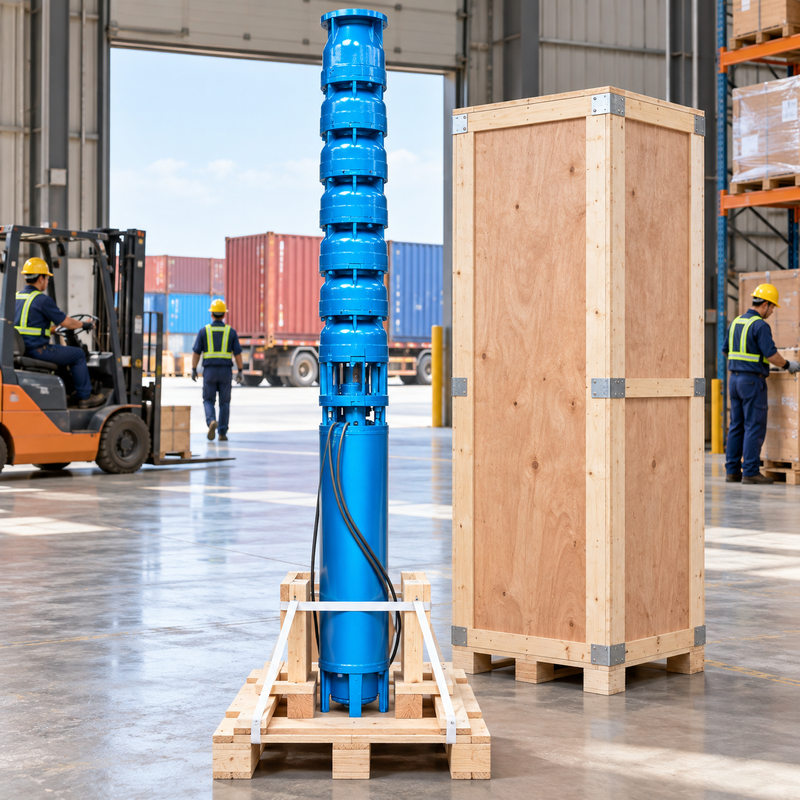

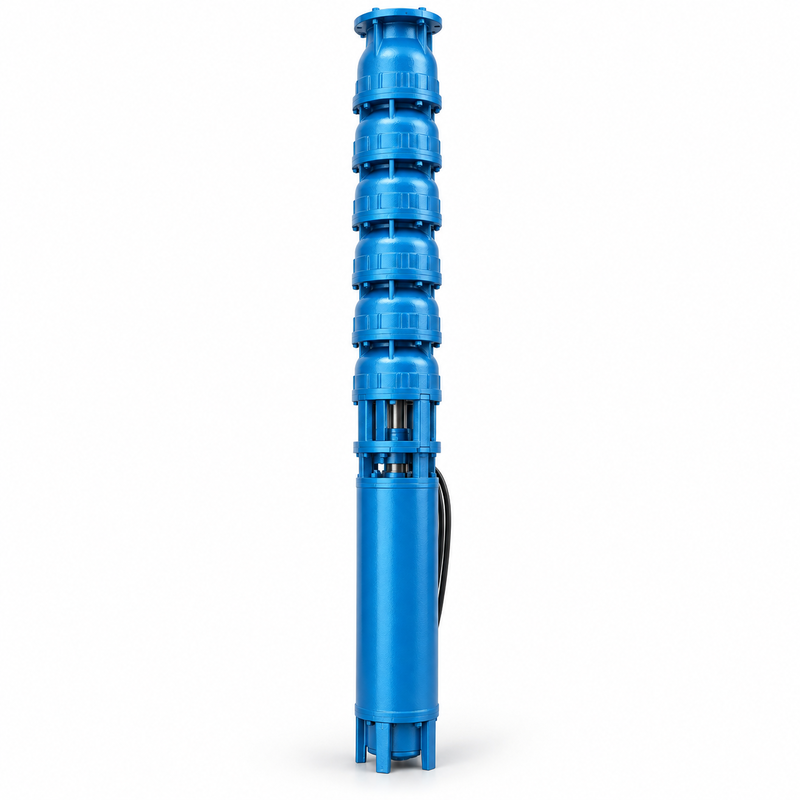

Bomba submersível de poço profundo com motor de 22kW com cabeça de 72-108m e saída de 3 polegadas para extração de poços

A SLAPK 200QJ50-90/6 é uma bomba submersível para poço profundo de 22kW com uma faixa de vazão de catálogo de 46–54 m³/h, uma faixa de altura manométrica de 72–108 m e uma saída de 3 polegadas.

Este modelo pode ser considerado para extração de poços, fornecimento de irrigação e sistemas de armazenamento elevados que requerem maior altura manométrica do que um modelo de menor altura manométrica com vazão semelhante.

Uma exigência de maior altura manométrica pode resultar de um nível dinâmico de água mais baixo, um ponto de entrega mais alto, maiores perdas na tubulação ou pressão necessária no destino. O requisito completo do sistema deve ser verificado em relação à curva de desempenho da bomba.

• Maior Altura Manométrica na Mesma Faixa de Vazão de Catálogo: Comparado com o 200QJ50-60/4, este modelo tem a mesma faixa de vazão listada, mas uma faixa de altura manométrica maior. Ele oferece outra opção de seleção quando o modelo de menor altura manométrica não atende à tarefa do sistema.
• Configuração de Motor de 22kW: O catálogo especifica um motor de 22kW. Verifique o suprimento elétrico do local, os requisitos de partida e as configurações de proteção antes de selecionar o painel de controle e o cabo de alimentação. A potência do motor por si só não determina a saída de água. O desempenho hidráulico depende da configuração da bomba e do ponto de operação.
• Conexão de Saída de 3 Polegadas: O tamanho da saída fornece uma referência para o planejamento da conexão. Confirme o padrão de conexão, a classificação de pressão da tubulação, as perdas por atrito e o arranjo das válvulas para a instalação completa.
• Seleção Baseada nas Condições de Operação: Use o nível dinâmico da água ao calcular a altura manométrica necessária. Leve em consideração as mudanças no nível da água durante o bombeamento, a elevação de entrega e qualquer pressão necessária no ponto de descarga.

Quando as condições de líquido e instalação forem adequadas, este modelo pode ser considerado para:

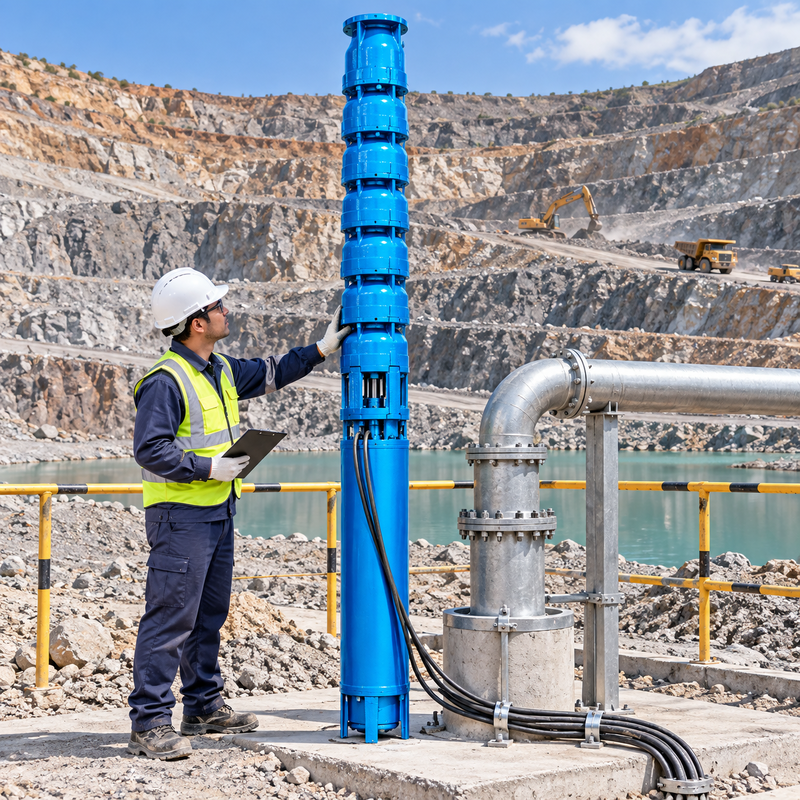

• Extração de água de poço para armazenamento elevado
• Fornecimento de irrigação agrícola

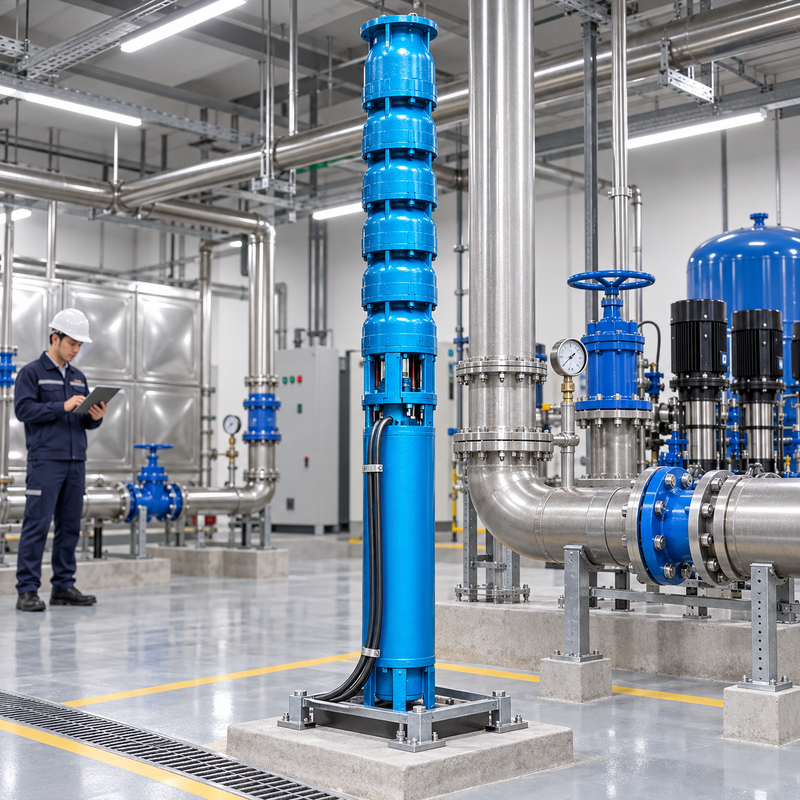

• Sistemas de água utilitária industrial
• Abastecimento de água rural e comunitário
• Transferência de poço para tanque envolvendo elevação significativa ou resistência da tubulação

Para equipamentos de irrigação pressurizada, inclua a pressão operacional exigida pelo equipamento no cálculo total da altura manométrica.

Ambos os modelos têm um tamanho de saída de catálogo de 3 polegadas. Escolha o modelo cuja curva verificada corresponda ao ponto de serviço exigido. Um motor maior não é automaticamente a melhor escolha.

Por favor, forneça:

• Vazão de descarga necessária
• Níveis estático e dinâmico da água do poço
• Elevação de entrega em relação ao nível da água bombeada
• Comprimento da tubulação, diâmetro interno e material
• Válvulas, cotovelos e outras restrições significativas
• Pressão necessária no destino
• Diâmetro interno do poço
• Temperatura da água e informações relevantes sobre a qualidade da água
• Tensão, frequência e fase do local
• Horas de operação planejadas e método de controle

Para uma necessidade próxima a 50 m³/h a 90 m de altura manométrica total dinâmica, envie o ponto de serviço para verificação em relação à curva específica do modelo antes de fazer o pedido.

Confirme os materiais reais do corpo da bomba, impulsor e eixo para a água que está sendo bombeada. A designação QJ por si só não estabelece resistência à água do mar, aprovação para água potável ou adequação para líquidos abrasivos.

Antes da instalação, verifique as dimensões completas da montagem, o diâmetro mínimo do poço, os requisitos de submersão e resfriamento. O dimensionamento do cabo de alimentação deve levar em conta a configuração do motor, o comprimento do cabo e as condições de instalação.

Como este modelo difere do 200QJ50-60/4?

O 200QJ50-90/6 usa um motor de 22kW e tem uma faixa de altura manométrica de catálogo de 72–108 m. O 200QJ50-60/4 usa um motor de 15kW e tem uma faixa de altura manométrica de 48–72 m. Ambos listam uma faixa de vazão de 46–54 m³/h.

Uma altura manométrica de 108 m significa que ele pode ser instalado em qualquer poço de 108 m?

Não. A altura manométrica da bomba e a profundidade de instalação são especificações diferentes. A seleção depende do nível dinâmico da água, da elevação de entrega, das perdas e da pressão de descarga. A profundidade de instalação permitida deve ser verificada separadamente.

Ele pode entregar 54 m³/h a 108 m?

Isso não pode ser concluído a partir das faixas de catálogo. Verifique a curva de desempenho para a combinação necessária de vazão e altura manométrica.

Ele pode fornecer um sistema de irrigação pressurizado?

Ele pode ser avaliado para essa aplicação. Inclua a pressão exigida pelo equipamento de irrigação, a elevação e as perdas da tubulação no cálculo da tarefa.

Ele vem com um motor de 380V, 50Hz?

A configuração elétrica deve ser confirmada na cotação e na documentação do motor. Não assuma a tensão ou frequência apenas pela designação do modelo.

Envie sua vazão e altura manométrica alvo, informações do poço, detalhes da tubulação, qualidade da água e suprimento elétrico disponível.

Especifique a quantidade necessária, o comprimento do cabo, o equipamento de controle e o destino de entrega para estabelecer a configuração correta e o escopo do fornecimento.

Entre em contato com a SLAPK para uma cotação da bomba submersível para poço profundo 200QJ50-90/6.
