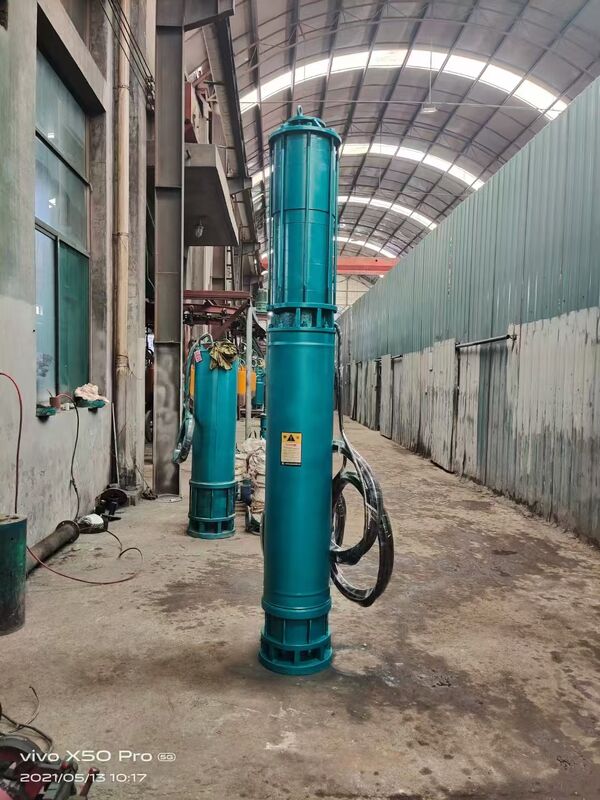

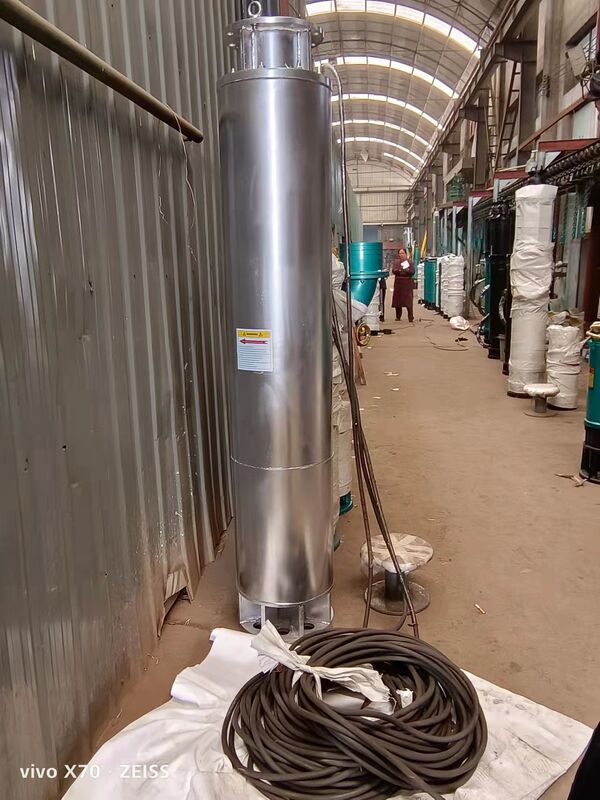

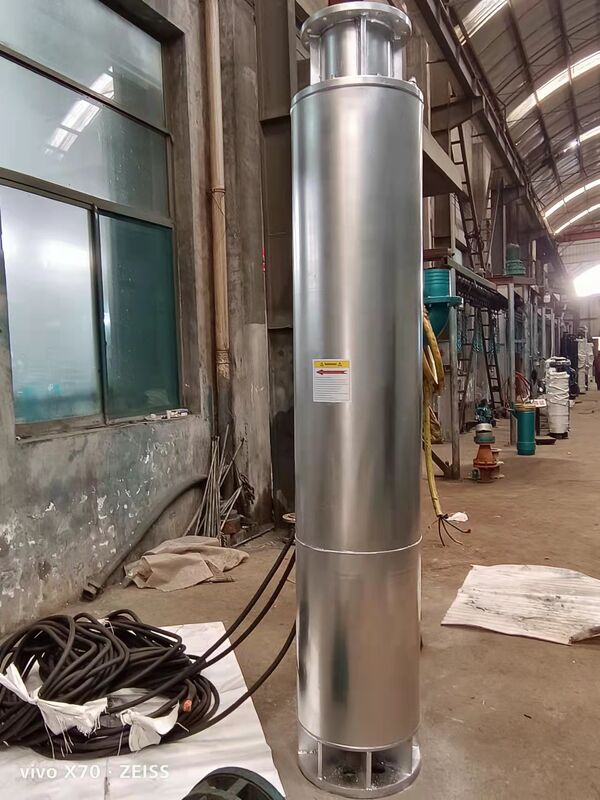

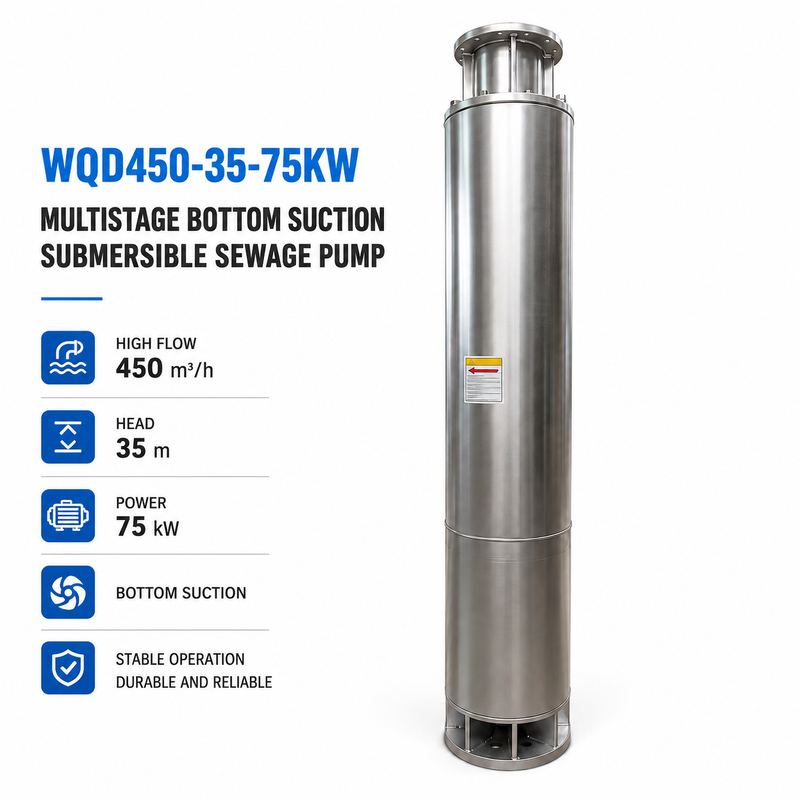

WQD450-35-75KW Bottom Suction Submersible Sewage Pump
OWQD450-35-75KW Bottom Suction Submersible Sewage Pumpé uma bomba submersível de águas residuais de alto fluxo concebida para drenagem de águas residuais municipais, transferência de águas residuais industriais, drenagem de minas, desaguamento de construções,Sistemas de drenagem subterrânea e descarga de água em grande escala.
Com um caudal nominal de aproximadamente450 m3/h, uma cabeça nominal de aproximadamente35 metros, e umMotor submersível de 75 kW, esta bomba é concebida para aplicações que exijam transferência de águas residuais de grande volume e desempenho estável de drenagem.
A série WQD adota um sistema deProjeto de aspiração inferior, com a entrada situada na parte inferior da bomba. Esta configuração é adequada para poços, reservatórios de águas residuais,em poços de construção e outras aplicações em que o nível de líquido deva ser reduzido tanto quanto possível.
Principais especificações
| Modelo |
WQD450-35-75KW |
| Tipo de bomba |
Bomba de esgoto submersível |
| Projeto |
Bomba submersível de sucção de fundo de vários estágios |
| Fluxo nominal |
450 m3/h |
| Cabeça nominal |
35 m |
| Potência do motor |
75 kW |
| Tipo de sucção |
Sucção inferior |
| Instalação |
Instalações submersíveis |
| Estrutura da bomba |
Projeto centrífugo de vários estágios |
| Tipo de motor |
Motor submersível |
| Fornecimento de energia |
AC de três fases |
| Voltagem e Frequência |
Personalizável de acordo com os requisitos do projeto |
| Média de bombeamento |
Águas residuais, esgotos e líquidos compatíveis |
| Controle |
A partir de 1 de janeiro de 2017, o número de veículos a veículo deve ser especificado. |
O desempenho real da bomba deve ser confirmado em função das características das águas residuais, do teor de partículas sólidas, do comprimento da tubulação, do diâmetro da tubulação, da pressão da saída e das condições de funcionamento completas.
Características fundamentais
450 m3/h Capacidade de fluxo elevado
O WQD450-35-75KW foi concebido para aplicações de drenagem de grande volume, com um caudal nominal de aproximadamente450 m3/h.
As aplicações típicas incluem:
- Despejo de águas residuais municipais
- Transferência de águas residuais industriais
- Drenagem de minas
- Desaguamento em construção
- Drenagem subterrânea
- Drenagem dos reservatórios de águas residuais
- Descolagem de charneca
- Projetos de drenagem de água em grande escala
35 m cabeça
A cabeça nominal do WQD450-35-75KW é aproximadamente35 metros, tornando-o adequado para aplicações de drenagem de alta vazão e cabeça média.
A cabeça de bomba necessária não deve ser determinada apenas pela altura de elevação vertical.
Cabeça total = elevação vertical + perda de atrito da tubulação + perdas locais + pressão de saída necessária
Projeto de sucção inferior
OProjeto de aspiração inferiorPermite que a bomba extraia as águas residuais da parte inferior do reservatório.
Esta configuração é particularmente útil para:
- Poços de enchentes
- Tanques de águas residuais
- Poços de construção
- Projetos subterrâneos
- Desaguamento temporário
- Aplicações de drenagem de baixo nível
Projeto centrífugo de vários estágios
O WQD450-35-75KW utiliza umestrutura de bomba centrífuga de vários estágiosVários impulsionadores aumentam progressivamente a pressão do líquido bombeado.
O projeto em vários estágios é adequado para aplicações que exijam uma combinação de:
Alto fluxo + cabeça média
Motor submersível pesado de 75 kW
A bomba está equipada com umMotor submersível de 75 kW, adequado para grandes sistemas de drenagem e aplicações de trabalho contínuo.
As configurações dos motores podem ser selecionadas de acordo com o sistema elétrico do cliente e os requisitos do projeto, incluindo:
- Voltagem
- Frequência
- Fase
- Classe de isolamento
- Classe de protecção
- Comprimento do cabo
- Método de arranque
- Operação VFD
Aplicações
Despejo de águas residuais municipais
A bomba pode ser utilizada em reservatórios de águas residuais municipais, poços de depuração, estações de bombeamento de águas residuais e outros sistemas de drenagem de águas residuais.
Águas residuais industriais
O WQD450-35-75KW pode ser usado para transferir águas residuais industriais e líquidos de drenagem de processo compatíveis com os materiais da bomba.
As aplicações típicas incluem:
- Drenagem de fábrica
- Transferência de águas residuais industriais
- Instalações de tratamento de águas residuais
- Despejo de águas residuais de produção
- Tanques de recolha industriais
Drenagem de minas
A bomba pode ser utilizada para drenagem de grande volume em minas, poços de mineração e áreas de coleta de água de mina.
Desaguamento da construção
A configuração de aspiração inferior é adequada para poços de construção, projetos subterrâneos, túneis e outras aplicações temporárias de desaguamento.
Drenagem subterrânea
A bomba pode ser utilizada em áreas de estacionamento subterrâneas, instalações subterrâneas, túneis e outros sistemas de drenagem de baixa altitude.
Como escolher uma bomba de esgoto submersível
Antes de selecionar o WQD450-35-75KW, os clientes devem fornecer as seguintes informações de funcionamento.
Taxa de fluxo exigida
Por exemplo:450 m3/h
A taxa de escoamento determina o volume de águas residuais que a bomba precisa transferir por hora.
Cabeça exigida
Por exemplo:35 m
A cabeça necessária deve ser calculada em função da elevação vertical real, das perdas da tubulação e da pressão de saída.
Características das águas residuais
Forneça informações sobre:
- Temperatura do líquido
- Concentração de partículas sólidas
- Tamanho máximo das partículas
- Teor de areia
- Corrosão
- Valor de pH
- Densidade do líquido
Dimensões do depósito ou do reservatório
Forneça:
- Dimensões do sumo
- Profundidade do reservatório
- Nível mínimo de líquido
- Nível máximo de líquido
- Espaço disponível para instalação de bombas
Condições do gasoduto
Recomenda- se a seguinte informação:
- Diâmetro do tubo de descarga
- Comprimento total do gasoduto
- Altura de elevação vertical
- Número de cotovelos
- Número de válvulas
- Pressão de saída exigida
Considerações relativas à instalação
Antes de instalar a bomba submersível de águas residuais WQD450-35-75KW, confirmar as dimensões da bomba, o espaço de instalação e as condições de entrada.
Durante a instalação:
- Assegurar que a bomba funcione nas condições submersíveis especificadas
- Evitar corridas em seco prolongadas
- Confirmar que a tubulação de descarga pode suportar a pressão de funcionamento
- Selecionar um cabo adequado para o motor de 75 kW
- Instalar uma protecção adequada contra sobrecarga
- Fornecer proteção contra perda de fase e curto-circuito
- Verificar a direção de rotação do motor antes da operação inicial
- Confirmar que as partículas sólidas não excedem o intervalo admissível
Para um grandeBomba submersível de esgoto de 75 kW, a instalação eléctrica e a colocação em serviço devem ser efectuadas por pessoal qualificado.
Perguntas Frequentes
Qual é o caudal da bomba WQD450-35-75KW?
O caudal nominal é de aproximadamente450 m3/hO fluxo real depende do ponto de funcionamento do sistema completo.
Qual é a cabeça da bomba de esgoto WQD450-35-75KW?
A cabeça nominal é aproximadamente35 metrosA cabeça de funcionamento real deve ser calculada em função da elevação vertical, das perdas da tubulação e da pressão de saída.
Que potência do motor usa esta bomba?
O WQD450-35-75KW está equipado com umMotor submersível de 75 kW.
O que é uma bomba submersa de sucção de fundo?
Uma bomba submersivel de sucção de fundo puxa o meio bombeado através de uma entrada localizada na parte inferior da bomba.fosso de construção e aplicações em que é necessário um nível de líquido residual baixo.
Esta bomba consegue lidar com águas residuais que contenham partículas sólidas?
Pode ser configurado para condições específicas de águas residuais, mas oTamanho máximo das partículas sólidas, concentração e características do meioPara as águas residuais que contenham altas concentrações de areia abrasiva, cascalho ou lama, deve ser considerada uma bomba resistente ao desgaste.
A tensão e a frequência podem ser personalizadas?
Sim, o motor pode ser configurado de acordo com a fonte de alimentação local do cliente.Voltagem + Frequência + Fase
Por exemplo:380V / 50Hz / 3 fases
Como posso confirmar se o WQD450-35-75KW é adequado para o meu projeto?
Forneça:Fluxo exigido + cabeça exigida + média + tamanho das partículas sólidas + comprimento da tubulação + elevação vertical + tensão/frequência
A nossa equipa técnica pode então avaliar a configuração da bomba adequada.
