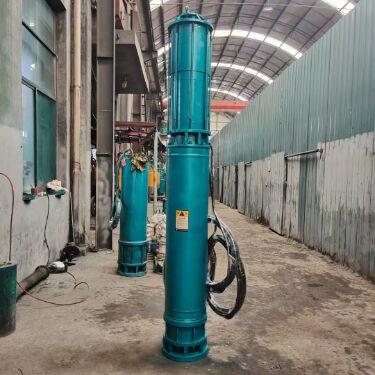

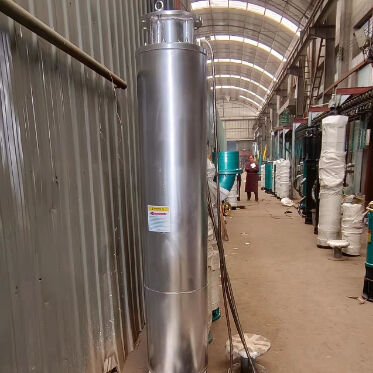

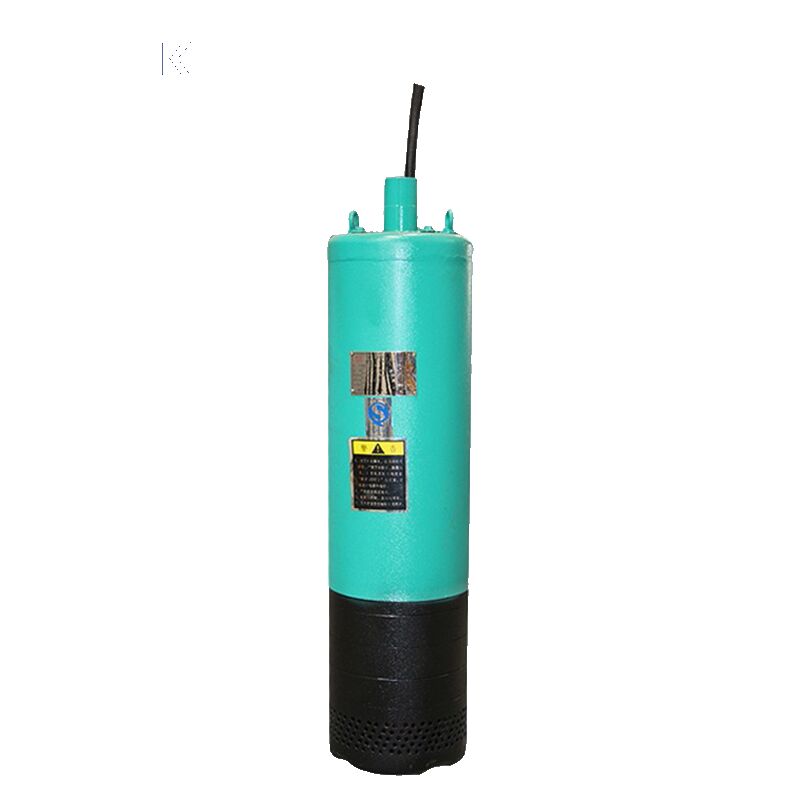

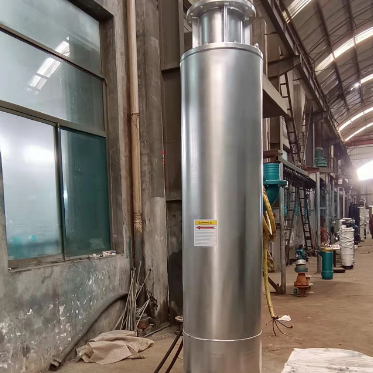

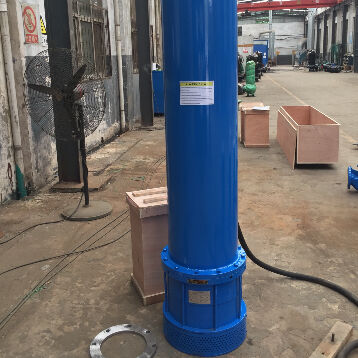

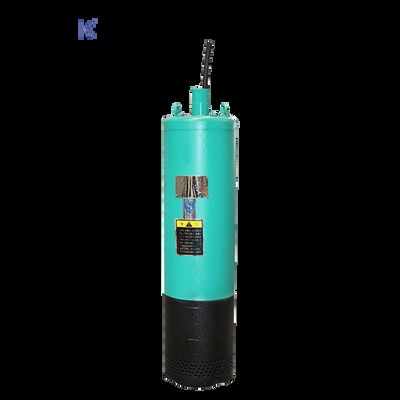

Bottom Suction Electric Submersible Pump Designed for High Head Drainage and Low-Level Water Extraction (Pompa submersa elétrica de sucção inferior projetada para drenagem de alta cabeça e extração de água de baixo nível)

Descrição de produto

Bomba Submersível de Esgoto Multiestágio de Alta Pressão com Sucção Inferior para Drenagem de Poços Profundos

Em projetos de escavação profunda, o verdadeiro desafio não é “mover água” — éelevar grandes volumes de poços confinados em condições instáveis e sem interrupção. Uma bomba de esgoto convencional falha quando o nível de sucção cai, o requisito de pressão aumenta ou a concentração de detritos sobe.

ABomba Submersível de Esgoto Multiestágio de Alta Pressão com Sucção Inferior é projetada especificamente para cenários de drenagem de poços profundos onde a altura de elevação, o serviço contínuo e a confiabilidade anti-entupimento são críticos para a missão.

1. Por que a Drenagem de Poços Profundos Requer uma Arquitetura de Bomba Diferente

A maioria das bombas submersíveis de esgoto padrão são:

• Estágio único

• Sucção lateral

• Projetadas para baixa a média pressão

Em poços profundos, poços de fundação, sumidouros de mineração ou câmaras de utilidades subterrâneas, você geralmente enfrenta:

• Elevação vertical de 40m a 150m

• Espaço de instalação limitado

• Água residual pesada em sedimentos

• Requisito de baixo nível de água residual

• Operação contínua 24/7

É aqui que a configuraçãomultiestágio + sucção inferiorse torna estruturalmente superior.

2. Estrutura de Engenharia Central

Design Multiestágio de Alta Pressão

A estrutura hidráulica multi-rotor permite:

• Saída de alta pressão estável

• Carga radial reduzida por estágio

• Maior eficiência em condições de elevação profunda

• Menor risco de sobrecarga do motor

Comparada com bombas de estágio único, a curva de pressão é mais estável e o consumo de energia por metro cúbico é menor em pontos de alta elevação.

Estrutura de Sucção Inferior

A configuração de entrada inferior fornece:

• Drenagem máxima até o nível mínimo de água residual

• Melhor desempenho de resfriamento em condições de baixo nível de água

• Melhor desempenho de sucção em poços confinados

Este design garante que a água possa ser drenada perto do fundo do poço, reduzindo a limpeza manual.

Capacidade de Manuseio de Esgoto Pesado

O canal hidráulico é otimizado para:

• Manuseio de partículas sólidas

• Água com areia

• Lodo de construção

• Detritos fibrosos (mecanismo de corte opcional)

Opções de rotor:

• Rotor multiestágio fechado

• Design semiaberto anti-bloqueio

• Versão em liga resistente ao desgaste para fluidos abrasivos

3. Cenários de Aplicação Típicos

Esta bomba não é para drenagem “normal”. Ela é construída para ambientes de alta demanda, como:

• Drenagem de poços de fundação profunda

• Drenagem de poços verticais de mineração

• Construção de estacionamentos subterrâneos

• Projetos de escavação de túneis e metrôs

• Sistemas de sumidouros industriais

• Bombeamento de emergência de inundações municipais

Se o seu projeto requer alta elevação estável e drenagem em nível inferior, esta configuração é significativamente mais confiável do que sistemas centrífugos horizontais ou instalados na superfície.

4. Faixa de Desempenho (Personalizável)

Parâmetros operacionais típicos:

• Vazão: 10 a 500 m³/h

• Pressão: 40 a 150 metros

• Potência: 7,5 a 160 kW

• Tensão: 380V / 415V / 440V / 660V

• Frequência: 50Hz / 60Hz

• Classe de isolamento: F / H

• Proteção: IP68

Opções de material:

• Ferro fundido

• Ferro nodular

• Aço inoxidável (304 / 316)

• Liga de alto cromo para condições abrasivas







5. Vantagens de Engenharia sobre Sistemas Tradicionais

Comparado com Bombas de Superfície

• Não requer escorva

• Sem risco de cavitação devido a longas tubulações de sucção

• Pegada de instalação compacta

• Menor complexidade da tubulação

Comparado com Bombas Submersíveis de Esgoto Padrão

• Maior capacidade de pressão

• Melhor drenagem em nível inferior

• Maior resistência à sobrecarga

• Maior eficiência em pontos de elevação profunda

6. Design de Confiabilidade Operacional

Para garantir longa vida útil em condições adversas:

• Selo mecânico duplo (SiC-SiC opcional)

• Detecção de vazamento na câmara de óleo

• Proteção contra superaquecimento

• Rolamentos de alta resistência

• Design de eixo reforçado

• Compatibilidade opcional com soft-start / VFD

Operação contínua (S1) é configuração padrão.

7. Suporte de Engenharia Personalizado

Cada condição de poço profundo é diferente. Nós fornecemos:

• Seleção hidráulica baseada em projeto

• Cálculo de perda de carga

• Personalização do comprimento do cabo

• Opções à prova de explosão (se necessário)

• Integração de painel de controle

• Suporte de produção OEM/ODM

Envie-nos sua vazão necessária, elevação vertical, tipo de meio e profundidade de instalação — forneceremos um modelo de bomba otimizado em vez de uma recomendação genérica.
