300 m3/h Alto caudal 100 m de cabeça 140 kW Motor de grande diâmetro bomba de água de poço profundo
Visão geral do produto

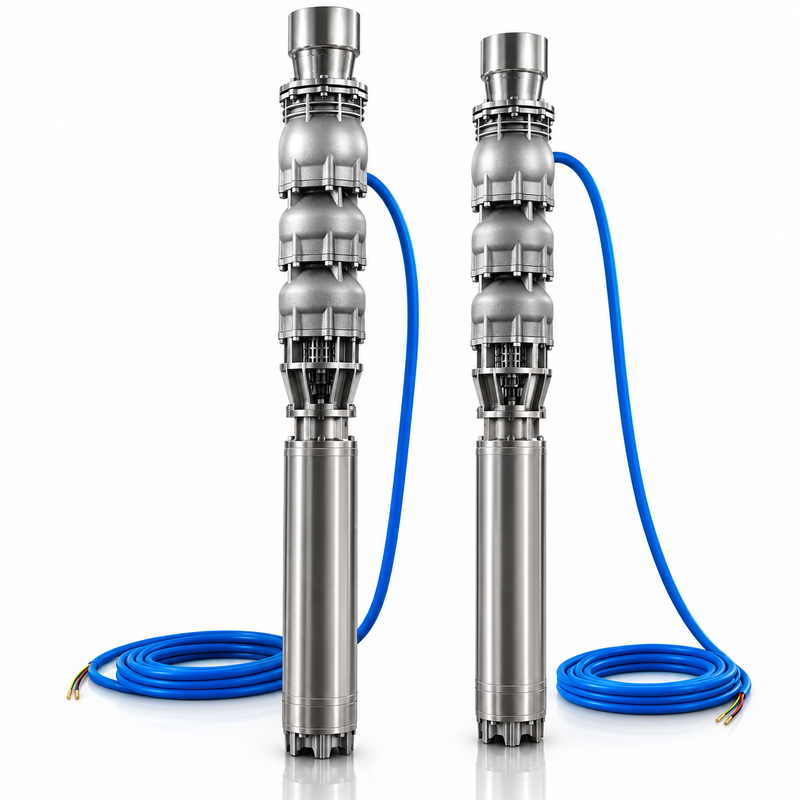

O300QJ300-100/4-140KW bomba submersível de poço profundo de aço inoxidávelé uma bomba de água submersa de alto caudal e de alta cabeça concebida para a extracção de águas subterrâneas de grande capacidade e aplicações de abastecimento de água de poços profundos.
Com um caudal nominal de aproximadamente300 m3/h, uma cabeça nominal de aproximadamente100 metros, e umMotor submersível de 140 kW, esta bomba é adequada para grandes sistemas de irrigação agrícola, abastecimento de água industrial, projetos de mineração, abastecimento de água municipal e projetos de recursos hídricos em larga escala.
A série 300QJ utiliza umestrutura de bomba centrífuga de vários estágiosVários impulsionadores geram pressão progressivamente para fornecer a cabeça necessária para levantar água de poços profundos.A bomba é instalada verticalmente dentro do poço e pode transferir continuamente a água subterrânea para tubulações de superfície, tanques de armazenamento ou sistemas de distribuição de água.
A construção de aço inoxidável pode proporcionar uma melhor resistência à corrosão em determinadas condições de qualidade da água.SS316 e outras configurações de materiais podem ser consideradas de acordo com a aplicação.
Principais especificações
| Modelo |
300QJ300-100/4-140KW |
| Tipo de bomba |
Bomba submersível de poços profundos |
| Projeto da bomba |
Bomba submersível de vários estágios |
| Fluxo nominal |
300 m3/h |
| Cabeça nominal |
100 m |
| Potência do motor |
140 kW |
| Tamanho recomendado do poço |
Poço de grande diâmetro da classe 300 mm |
| Tipo de motor |
Motor submersível |
| Instalação |
Instalação de poços verticais |
| Material da bomba |
Aço inoxidável |
| Partes molhadas |
Opções de material disponíveis |
| Fornecimento de energia |
Três fases, tensão e frequência personalizáveis |
| Método de arranque |
A partir de 1 de janeiro de 2017, o número de veículos a veículo deve ser especificado. |
O desempenho real da bomba deve ser confirmado de acordo com as condições de funcionamento completas, incluindo a profundidade do poço, o nível dinâmico da água, o comprimento do gasoduto, o diâmetro do tubo,Pressão de saída e qualidade da água.
Características fundamentais
Capacidade de fluxo de 300 m3/h
O 300QJ300-100/4-140KW foi concebido para aplicações que requerem aproximadamente300 m3/h de caudal de águaAs aplicações típicas incluem:
- Irrigação agrícola em larga escala
- Abastecimento centralizado de água agrícola
- Abastecimento de água industrial
- Água de arrefecimento industrial
- Abastecimento de água para a exploração mineira
- Projetos municipais de abastecimento de água
- Extracção de águas subterrâneas de poços profundos
- Grandes projectos de recursos hídricos
O projeto de fluxo elevado torna este modelo adequado para projetos que exijam extração contínua e em grande volume de águas subterrâneas.
Cabeça de 100 metros
A bomba fornece uma cabeça nominal de aproximadamente100 metrosNo entanto, a cabeça da bomba não deve ser selecionada simplesmente com base na profundidade do poço.
A cabeça dinâmica total exigida inclui normalmente:Cabeça total = Cabeça estática + Efeito dinâmico do nível da água + Perda de atrito da tubulação + Perdas locais + Pressão de saída necessária
Por esta razão, a profundidade do poço por si só não é suficiente para selecionar uma bomba submersível de poço profundo.
Motor submersível de 140 kW
A bomba está equipada com umMotor submersível de 140 kWpara sistemas de abastecimento de água em larga escala e aplicações de serviço contínuo. A configuração do motor pode ser selecionada de acordo com os requisitos do projeto do cliente, incluindo:
- Voltagem
- Frequência
- Fase
- Método de arranque
- Comprimento do cabo
- Proteção do motor
- Operação VFD
Os arrancadores suaves ou os motores de frequência variável podem ser considerados para grandes sistemas de bombas, dependendo dos requisitos de funcionamento.
Construção de aço inoxidável
A construção de aço inoxidável pode melhorar a resistência à corrosão em ambientes aquáticos selecionados.
- SS304
- SS316
- Outros materiais resistentes à corrosão
Para a água que contenha elevados níveis de sal, cloreto ou outras substâncias corrosivas, recomenda-se um relatório de análise da água antes da selecção final do material.
Aplicações
Irrigação agrícola
A sua capacidade de grande vazão de 300 m3/h torna esta bomba de poço profundo adequada para grandes sistemas de irrigação agrícola, incluindo irrigação por aspersores, irrigação por gotejamento e abastecimento centralizado de água agrícola.
Abastecimento de água industrial
A bomba pode ser utilizada para:
- Água de processo de fábrica
- Água crua industrial
- Sistemas de água de arrefecimento
- Reposição de água circulante
- Fornecimento industrial de água para tratamento
Projetos de mineração
A bomba pode ser utilizada para a extracção de águas subterrâneas, abastecimento de água das minas e aplicações de drenagem selecionadas.deve ser considerado um projecto de bomba resistente ao desgaste adequado.
Abastecimento de água municipal
A série 300QJ pode ser utilizada para a extracção de água de poços profundos de grandes dimensões, para a elevação de águas subterrâneas e para sistemas municipais centralizados de abastecimento de água.
Projetos de recursos hídricos
A bomba é adequada para projetos de extracção de águas subterrâneas em larga escala, transferência de recursos hídricos e transporte de água de longa distância.
Como escolher uma bomba submersível de poço profundo
Antes de adquirir uma bomba submersa de poço profundo, os clientes devem fornecer as seguintes informações:
Taxa de fluxo exigida
Por exemplo:300 m3/h
Cabeça exigida
Por exemplo:100 m
Diâmetro do poço
O diâmetro interno real do poço deve ser confirmado para garantir uma distância suficiente da instalação.
Profundidade do poço
Forneça a profundidade total do poço.
Nível dinâmico da água
O nível dinâmico da água é um dos parâmetros mais importantes para a selecção da bomba de poço profundo.
Qualidade da água
Indicar se a água contém:
- Areia
- Sal
- Cloreto de sódio
- Produtos químicos corrosivos
- Sólidos em suspensão
A qualidade da água afecta directamente a selecção dos materiais da bomba e das peças molhadas.
Fornecimento de energia
Forneça:
Por exemplo:380V / 50Hz / 3 fases
Considerações relativas à instalação
Antes de instalar uma bomba submersível de poço profundo de 300QJ, confirmar o seguinte:
- Diâmetro interno real do poço
- Diâmetro externo do conjunto da bomba
- Profundidade do poço
- Nível estático da água
- Nível dinâmico da água
- Tamanho do tubo de descarga
- Comprimento do cabo
- Condições de arrefecimento do motor
A bomba deve ser abaixada no poço com cuidado para evitar um contato grave entre o conjunto da bomba e a caixa do poço.
Para um grandeBomba submersível de 140 kW, deve ser instalada uma protecção eléctrica adequada, incluindo protecção contra sobrecarga, perda de fase e curto-circuito.
Perguntas Frequentes
Qual é o caudal da bomba 300QJ300-100/4-140KW?
O caudal nominal é de aproximadamente300 m3/hO caudal real depende do ponto de funcionamento do sistema de abastecimento de água completo.
Qual é a cabeça desta bomba de poço profundo?
A cabeça nominal é aproximadamente100 metrosA selecção real da bomba deve igualmente considerar as perdas da tubulação e a pressão de saída necessária.
Que potência do motor usa esta bomba?
O 300QJ300-100/4-140KW está equipado com umMotor submersível de 140 kW.
Esta bomba é adequada para um poço de 300 mm?
A série 300QJ foi concebida para aplicações de poços profundos de grande diâmetro. A compatibilidade final deve ser confirmada com base no diâmetro interno real do poço e nas dimensões do conjunto da bomba.
A bomba pode ser fabricada com aço inoxidável SS316?
Sim, SS316 e outras configurações de materiais podem ser consideradas de acordo com a aplicação.A química da água deve ser analisada antes da selecção do material final..
A tensão e a frequência podem ser personalizadas?
Sim. O motor pode ser configurado de acordo com a fonte de alimentação local do cliente. Por favor, forneça a tensão, frequência e fase necessárias ao solicitar um orçamento.
Como posso confirmar se esta bomba é adequada para o meu poço?
Forneça:Diâmetro do poço + profundidade do poço + nível dinâmico da água + caudal necessário + cabeça necessária + qualidade da água + tensão/frequência
A nossa equipa técnica pode então avaliar a configuração da bomba adequada.
