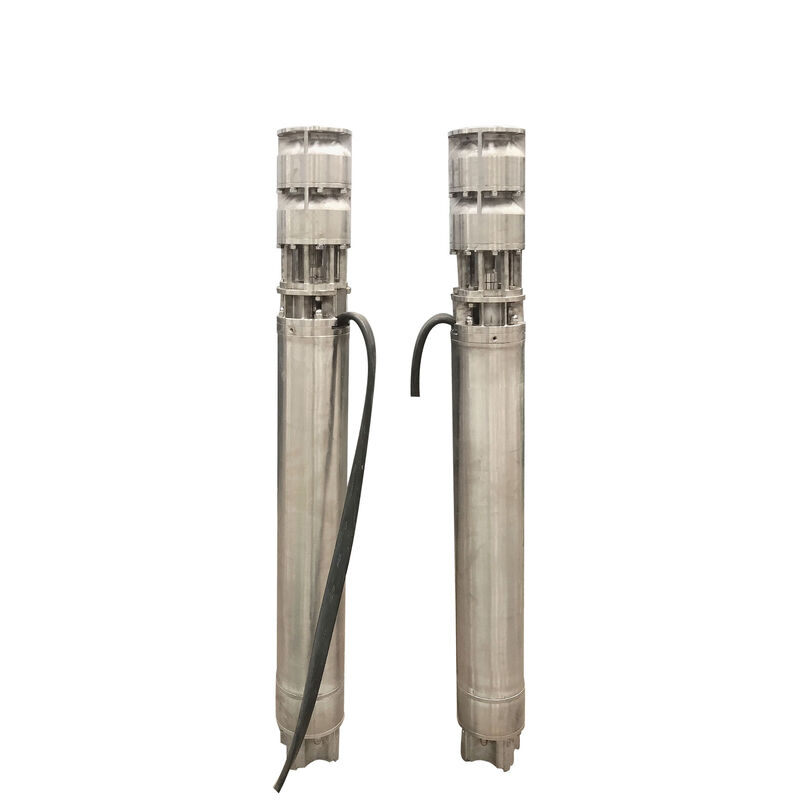

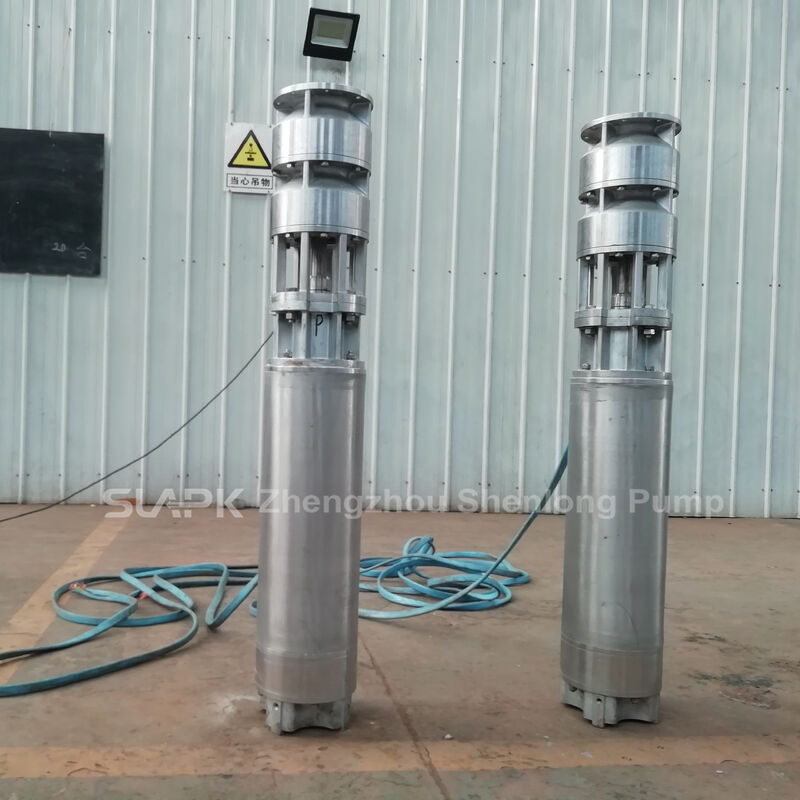

Bomba Submersível para Poço Profundo Série QJH em Aço Inoxidável 304 com 150 m de Altura e Vazão de 70–230 m³/h

A série QJH é uma gama de bombas submersíveis verticais multicamadas para poços profundos para projetos de abastecimento de água e drenagem de alto fluxo e alta carga. Seis modelos cobrem vazões nominais de 70 a 230 m³/h. Cada modelo tem uma carga nominal de 150 m, enquanto a potência do motor correspondente varia de 45 a 160 kW. Todos os modelos usam uma fonte de alimentação trifásica 380V 50Hz.

Os conjuntos de bombas usam aço inoxidável 304 e são destinados para água limpa e água levemente corrosiva compatível com este material. A bomba e o motor submersível operam submersos sem escorva superficial, ajudando a reduzir o espaço acima do solo e o ruído operacional. As aplicações típicas incluem captação de poços profundos, suprimento industrial, irrigação agrícola, drenagem de minas, enchimento de tanques e transferência de água de longa distância.

Vazões nominais de 70 a 230 m³/h suportam diferentes volumes de captação, demandas de instalações e capacidades de tubulação. Uma carga nominal comum de 150 m simplifica a comparação de modelos em projetos com requisitos de pressão semelhantes.

O aço inoxidável de grau 304 oferece boa resistência geral à corrosão e resistência mecânica em água compatível. A adequação deve ser verificada em relação à temperatura, pH, concentração de cloreto, substâncias dissolvidas e outros constituintes corrosivos.

Múltiplos estágios de impelidores aumentam a pressão do líquido progressivamente, suportando elevação profunda, transferência de longa distância e sistemas que requerem pressão de saída substancial. O ponto de operação final deve ser verificado tanto contra a curva da bomba quanto contra a curva do sistema.

Todos os seis modelos usam energia trifásica 380V 50Hz. O painel de controle, o tamanho do cabo, o método de partida e as configurações de proteção devem corresponder à classificação do motor de 45–160 kW e à capacidade da rede elétrica do local.

A bomba e o motor funcionam abaixo do nível da água, eliminando a necessidade de escorva superficial e simplificando o layout da superfície. A submersão especificada e o fluxo de resfriamento ao redor do motor devem ser sempre mantidos.

• Captação de água subterrânea de poços profundos e transferência de água bruta
• Abastecimento de água municipal, industrial e de fábricas
• Irrigação agrícola e sistemas de aspersão
• Drenagem de minas e rebaixamento de lençol freático em construções
• Enchimento de reservatórios, tanques de armazenamento e tanques elevados
• Transferência de água de longa distância e reforço de rede
• Água industrial circulante compatível com aço inoxidável 304

Adequado para captação de poços profundos de média capacidade, irrigação e aplicações de água de reposição industrial que requerem aproximadamente 70 m³/h. Sua menor potência correspondente pode atender a projetos com demanda estável e moderada.

Classificado para 90 m³/h para estações de água de médio porte, sistemas de irrigação e abastecimento de água de fábricas. Confirme que o rendimento sustentável do poço não é inferior à taxa de bombeamento pretendida.

Projetado para aplicações próximas a 115 m³/h a 150 m de carga, incluindo suprimento industrial, transferência de água bruta e projetos de conservação de água. Pode ser usado como bomba principal ou uma unidade em arranjo paralelo após revisão de engenharia.

Classificado para 140 m³/h com motor de 90 kW para elevação de poços profundos de alta capacidade, sistemas de água de mineração e longas tubulações. O projeto elétrico deve verificar especificamente a corrente de partida, a queda de tensão e a proteção do motor.

Destinado a suprimento centralizado, projetos de água agrícola e grandes aplicações industriais que requerem aproximadamente 170 m³/h. Confirme o diâmetro da bomba, folga do poço, espaço para cabos e condições de elevação antes de encomendar.

O modelo de maior vazão deste grupo destina-se a grandes sistemas de captação e transferência próximos a 230 m³/h. Seu motor de 160 kW requer uma revisão completa da capacidade do transformador, método de partida, dimensionamento de cabos e proteção.

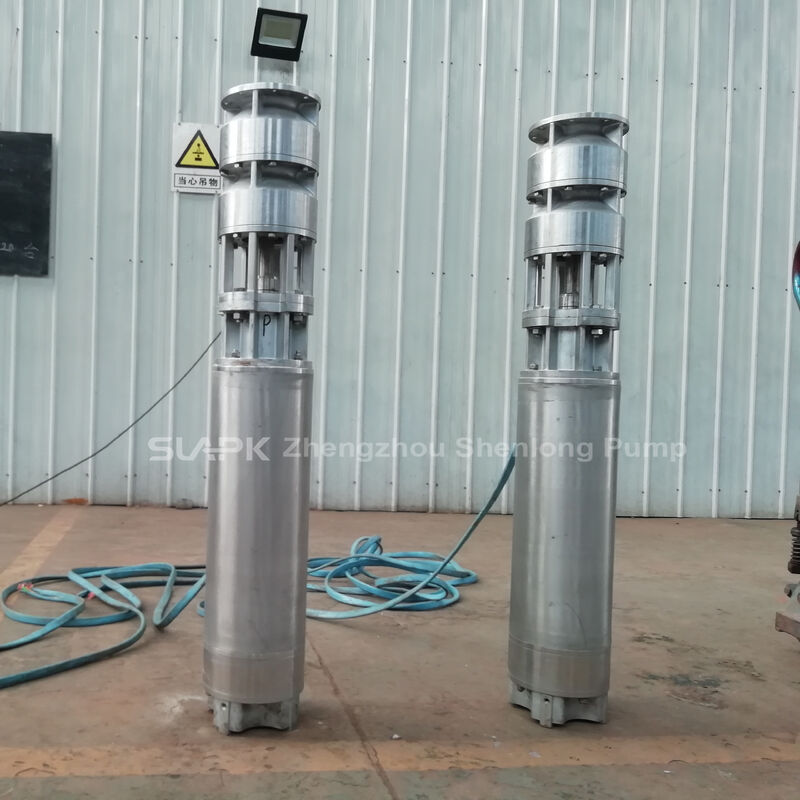

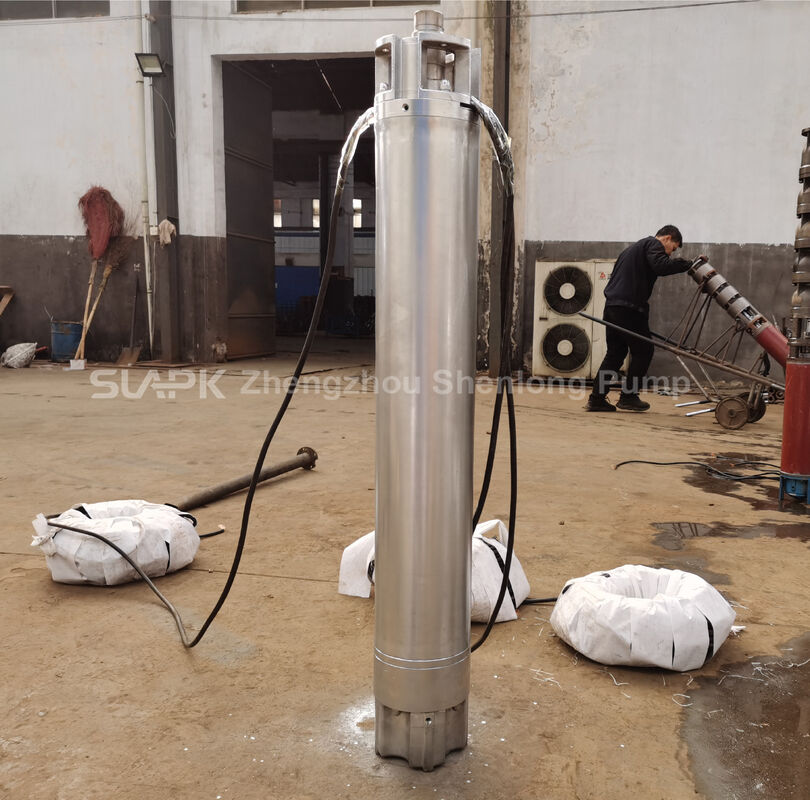

O motor submersível aciona o eixo e os impulsores multicamadas. A água entra pela entrada e ganha pressão à medida que passa por estágios sucessivos de impelidores e difusores. Em seguida, flui através da descarga, tubo de elevação e rede de superfície. Como a unidade completa opera submersa e o líquido circundante contribui para o resfriamento do motor, a velocidade do poço, a submersão mínima e a frequência de partida devem cumprir os requisitos do fabricante.

Uma carga nominal de 150 m não é o mesmo que a profundidade total do poço. A carga dinâmica total normalmente inclui:

• Elevação vertical do nível dinâmico da água até o ponto de descarga
• Pressão residual necessária na saída ou no sistema a jusante
• Perdas por atrito no tubo de elevação e na tubulação de superfície
• Perdas locais através de cotovelos, válvulas, válvulas de retenção e conexões

A curva do sistema calculada deve ser comparada com a curva da bomba para verificar o ponto de operação real. Selecionar apenas pela profundidade do poço ou potência do motor pode resultar em fluxo insuficiente, consumo excessivo de energia, sobrecarga ou operação instável.

O grau 304 é adequado para muitas aplicações de água limpa e água levemente corrosiva, mas não é universal. Água com alto teor de cloreto, água do mar, ácidos ou álcalis fortes, líquidos de alta temperatura e sólidos altamente abrasivos podem exigir aço inoxidável 316, 316L, aço inoxidável duplex ou outro material especializado. Forneça uma análise completa da água e obtenha confirmação escrita do material antes da seleção.

• Vazão e carga dinâmica total necessárias
• Diâmetro interno medido do poço, profundidade do poço, nível estático e nível dinâmico
• Vazão sustentável do poço e variação sazonal
• Profundidade de instalação planejada da bomba
• Elevação de descarga, comprimento da tubulação, diâmetro da tubulação e arranjo de válvulas
• Temperatura, pH, nível de cloreto, teor de areia e análise completa da água
• Capacidade da rede trifásica 380V 50Hz e corrente de partida permitida
• Operação contínua ou intermitente, horas de operação diária e frequência de partida
• Requisitos para o painel de controle, cabo, tubo de elevação, sensores, peças de reposição e certificações

• Confirme o diâmetro interno do poço, retilinidade, diâmetro máximo do conjunto da bomba e folga do cabo antes da instalação.
• Desenvolva e limpe novos poços completamente para reduzir a entrada de areia abrasiva e detritos na bomba.
• Use tubos de elevação com classificação correta, equipamentos de elevação e juntas de cabo à prova d'água. Nunca levante ou suspenda a bomba pelo cabo de alimentação.
• Mantenha o nível da água operacional acima da submersão mínima especificada e mantenha o fluxo de resfriamento eficaz ao redor do motor.
• Selecione partida direta, soft-start, de tensão reduzida ou de frequência variável compatível de acordo com a classificação do motor e as condições da rede.
• Forneça proteção contra curto-circuito, sobrecarga, perda de fase, subtensão, sobretensão, funcionamento a seco e vazamento, conforme necessário.
• Registre tensão, corrente, pressão, vazão, vibração e teor de areia da água descarregada após a partida inicial.
• Pessoal qualificado deve concluir a instalação, fiação, comissionamento e manutenção de acordo com o manual e os regulamentos locais.

Sim. Com base nos dados do modelo fornecidos, todos os seis modelos têm uma carga nominal de 150 m, enquanto a vazão nominal e a potência correspondente diferem. O fluxo e a carga de operação reais ainda dependem da curva da bomba e da resistência do sistema.

Isso não deve ser assumido apenas pelo modelo. As definições dos modelos e os diâmetros reais das bombas podem variar, e também é necessário espaço para o cabo, juntas e folga de instalação. Forneça o diâmetro medido do poço e confirme o desenho dimensional aprovado.

O grau 304 geralmente não deve ser usado para água do mar sem uma revisão de engenharia dedicada. Cloretos podem causar corrosão por pites e frestas. Considere 316L, aço inoxidável duplex ou outro material resistente à água do mar, e revise as vedações, o cabo e a construção do motor.

Um VFD só pode ser avaliado após confirmar que o motor é adequado. A frequência mínima, aceleração e desaceleração, velocidade de resfriamento, filtragem de saída e proteção do motor devem ser configurados corretamente. A capacidade do drive e o comprimento do cabo também devem ser considerados.

Selecione a partir do ponto de operação necessário e da curva da bomba aprovada, em vez de usar a vazão máxima como ponto de operação contínuo. O ponto de operação selecionado deve permanecer dentro da faixa permitida, considerando eficiência, margem de potência e vazão sustentável do poço.

Forneça a vazão alvo, carga total, dados do poço, análise da água, detalhes da tubulação, condições de energia e requisitos de instalação. O fornecedor poderá então verificar o modelo, material, motor, controles e acessórios antes de emitir uma proposta técnica e cotação.
