525 m3/h Fluxo 350 m Cabeça 1000 kW Potência Aço inoxidável Bomba de água do mar submersível

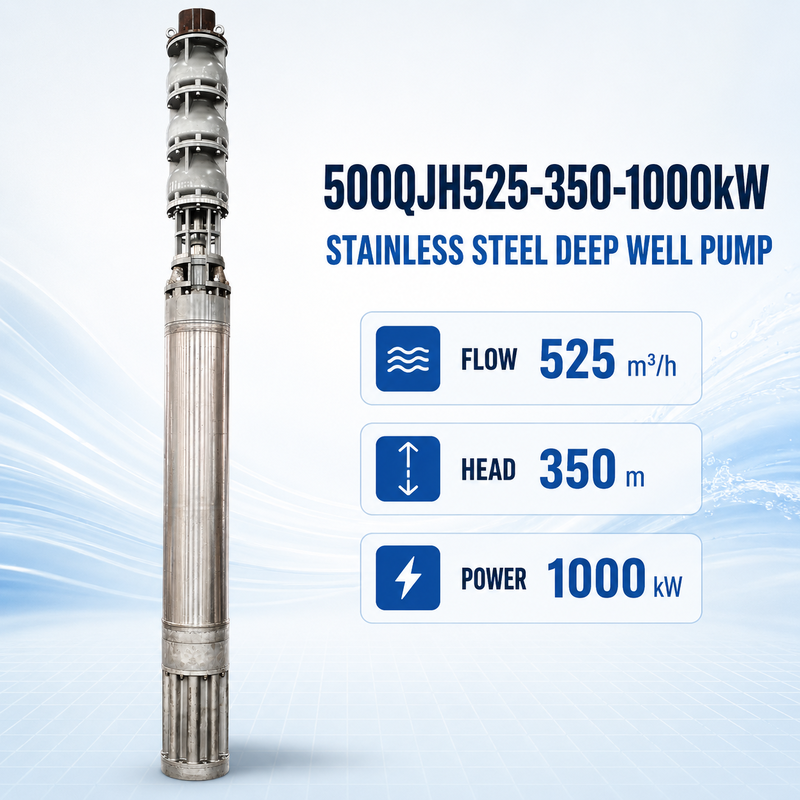

A bomba submersível de poço profundo em aço inoxidável 500QJH525-350-1000kW é uma bomba submersível multietapas de alta potência projetada para projetos que exigem uma vazão nominal de 525 m³/h e uma carga nominal de 350 metros.

Acionada por um motor submersível de 1000 kW preenchido com água, esta bomba pode ser avaliada para abastecimento de água industrial em larga escala, extração de águas subterrâneas profundas, sistemas de água de minas, infraestrutura municipal e transferência de água para grandes altitudes.

A classe do aço inoxidável, a tensão do motor, a frequência, a especificação do cabo e o método de partida devem ser selecionados de acordo com a análise da água, a rede elétrica e as condições de instalação.

A vazão e a carga nominais descrevem o ponto de operação especificado. O desempenho real depende do nível dinâmico da água, diâmetro do tubo, comprimento da tubulação, diferença de elevação e perdas hidráulicas.

A 500QJH525-350-1000kW utiliza múltiplos estágios de impelidores para gerar a pressão necessária para uma carga nominal de 350 metros.

Para este tipo de projeto de alta potência, a carga da bomba não deve ser selecionada apenas com base na profundidade do poço. A carga dinâmica total deve incluir:

• Diferença vertical entre o nível da água bombeada e o ponto de descarga
• Variação entre os níveis estático e dinâmico da água
• Perda por atrito através da tubulação de descarga
• Perdas locais de válvulas, cotovelos e conexões
• Pressão necessária na saída final
• Possíveis alterações no nível de operação da água

A seleção de uma carga excessiva pode aumentar o consumo de energia e fazer com que a bomba opere fora de sua faixa recomendada. Uma carga insuficiente pode impedir que o sistema atinja a vazão necessária. Portanto, um cálculo hidráulico completo deve ser realizado antes da produção.

A bomba pode ser fabricada utilizando diferentes classes de aço inoxidável de acordo com o líquido bombeado.

O SS304 pode ser considerado para aplicações gerais de água limpa com teor limitado de cloreto e condições de corrosão brandas.

O SS316 e o SS316L oferecem maior resistência à corrosão para água industrial, água salobra e certos ambientes corrosivos. A concentração real de cloreto e a temperatura ainda devem ser avaliadas.

O Duplex 2205 oferece maior resistência mecânica e melhor resistência à corrosão relacionada ao cloreto. Pode ser avaliado para projetos exigentes de água industrial e costeira.

O Super Duplex 2507 pode ser considerado para ambientes marinhos severos, água com alto teor de cloreto e aplicações offshore.

O material final deve ser determinado utilizando:

• Concentração de cloreto
• Valor de pH
• Temperatura do líquido
• Sólidos dissolvidos
• Areia ou partículas em suspensão
• Horas de operação esperadas
• Ambiente de serviço necessário

A descrição "bomba em aço inoxidável" não significa que todas as classes de aço inoxidável sejam adequadas para água do mar.

A bomba é acionada por um motor submersível de 1000 kW preenchido com água. A água limpa dentro do motor auxilia no resfriamento e na lubrificação dos rolamentos.

Antes da comissionamento, a condição de preenchimento do motor deve ser verificada de acordo com as instruções de operação. O motor deve permanecer suficientemente submerso durante a operação para manter o resfriamento externo.

A configuração elétrica deve ser confirmada de acordo com:

• Tensão e frequência do local
• Capacidade disponível do transformador
• Limitações de corrente de partida da rede
• Comprimento do cabo de alimentação
• Profundidade de instalação
• Queda de tensão permitida
• Requisitos de controle e proteção

Por se tratar de um motor de alta potência, o sistema de partida e a proteção elétrica devem ser projetados como parte do sistema de bombeamento completo. A tensão não deve ser assumida a partir do número do modelo.

A bomba de poço em aço inoxidável 500QJH525-350-1000kW pode ser avaliada para:

• Extração de água subterrânea em larga escala
• Abastecimento de água bruta industrial
• Projetos de abastecimento de água municipal
• Abastecimento e drenagem de água de minas
• Transferência de água para grandes altitudes
• Transferência de água de reservatório para planta
• Instalações de tratamento de água
• Sistemas de água de usinas de energia
• Abastecimento de água de resfriamento industrial
• Grandes projetos de irrigação agrícola
• Captação de água costeira com material adequado
• Captação de água do mar com seleção de material verificada

A adequação final depende do líquido, estrutura de instalação, ponto de operação necessário e condições elétricas.

A bomba é normalmente instalada verticalmente e opera completamente submersa. Antes da fabricação e instalação, as seguintes informações devem ser confirmadas:

• Diâmetro do poço ou instalação
• Nível estático da água
• Nível dinâmico da água
• Nível mínimo de operação da água
• Profundidade de instalação da bomba
• Comprimento total do conjunto da bomba
• Diâmetro do tubo de descarga
• Material e comprimento da tubulação
• Arranjo de içamento e suporte
• Rota do cabo e comprimento do cabo
• Posição da válvula de retenção
• Equipamento de içamento disponível

A estrutura de instalação deve suportar o peso do conjunto completo da bomba, tubo de descarga, cabo e coluna de água.

Para uma bomba de alta potência, os pontos de içamento, componentes de conexão e procedimentos de instalação devem ser revisados antes da chegada do equipamento ao local do projeto.

O sistema de controle deve ser configurado de acordo com a potência do motor e a rede elétrica local. Dependendo do projeto, o sistema pode exigir:

• Proteção contra sobrecarga
• Proteção contra curto-circuito
• Proteção contra perda de fase
• Proteção contra sequência de fase
• Monitoramento de tensão
• Monitoramento de temperatura do motor
• Monitoramento do nível da água
• Proteção contra funcionamento a seco
• Controle de corrente de partida
• Monitoramento de pressão e vazão

Um inversor de frequência só deve ser selecionado após a confirmação da compatibilidade do motor, das condições de resfriamento e da faixa de velocidade de operação permitida.

Para verificar se a 500QJH525-350-1000kW é adequada, por favor, forneça:

• Vazão necessária em m³/h
• Carga dinâmica total necessária
• Tipo de líquido e análise completa da água
• Níveis estático e dinâmico da água
• Profundidade de instalação
• Dimensões do poço ou captação
• Diâmetro e comprimento total da tubulação
• Elevação do ponto de descarga
• Tensão, frequência e fase do local
• Capacidade disponível do transformador
• Classe de aço inoxidável necessária
• Comprimento do cabo de alimentação
• Horas de operação diárias
• Requisitos de partida e controle

Antes da entrega, a configuração da bomba deve ser verificada em relação ao acordo técnico confirmado. A inspeção pode incluir:

• Modelo da bomba e parâmetros nominais
• Potência, tensão e frequência do motor
• Classe do aço inoxidável
• Dimensões da bomba e do motor
• Especificação do cabo
• Isolamento elétrico
• Direção de rotação
• Acessórios fornecidos
• Pontos de embalagem e içamento

O teste de desempenho e a documentação do projeto devem ser acordados antes da produção. Os valores reais de teste devem ser registrados em vez de substituídos por declarações gerais como "alta eficiência" ou "desempenho estável."
