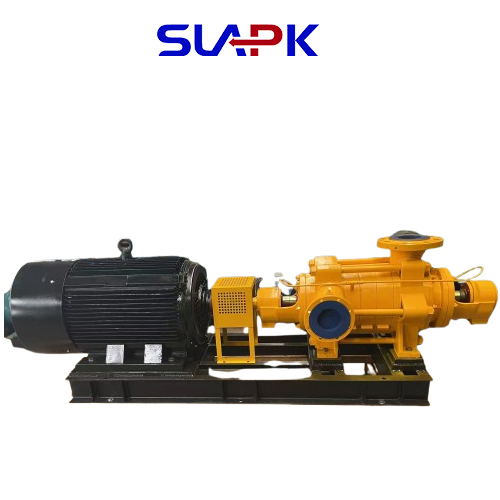

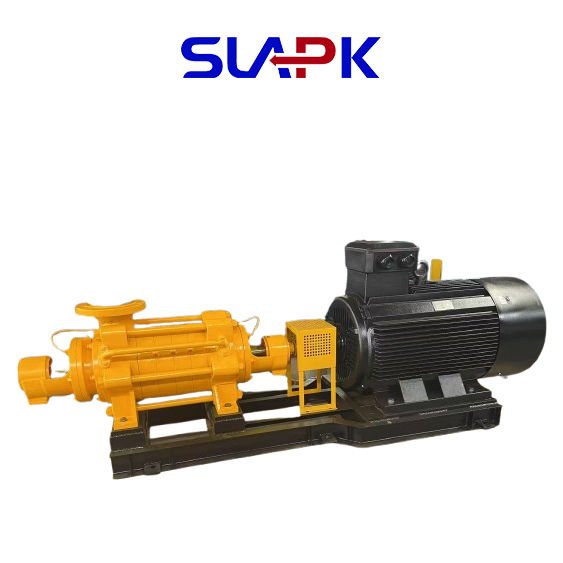

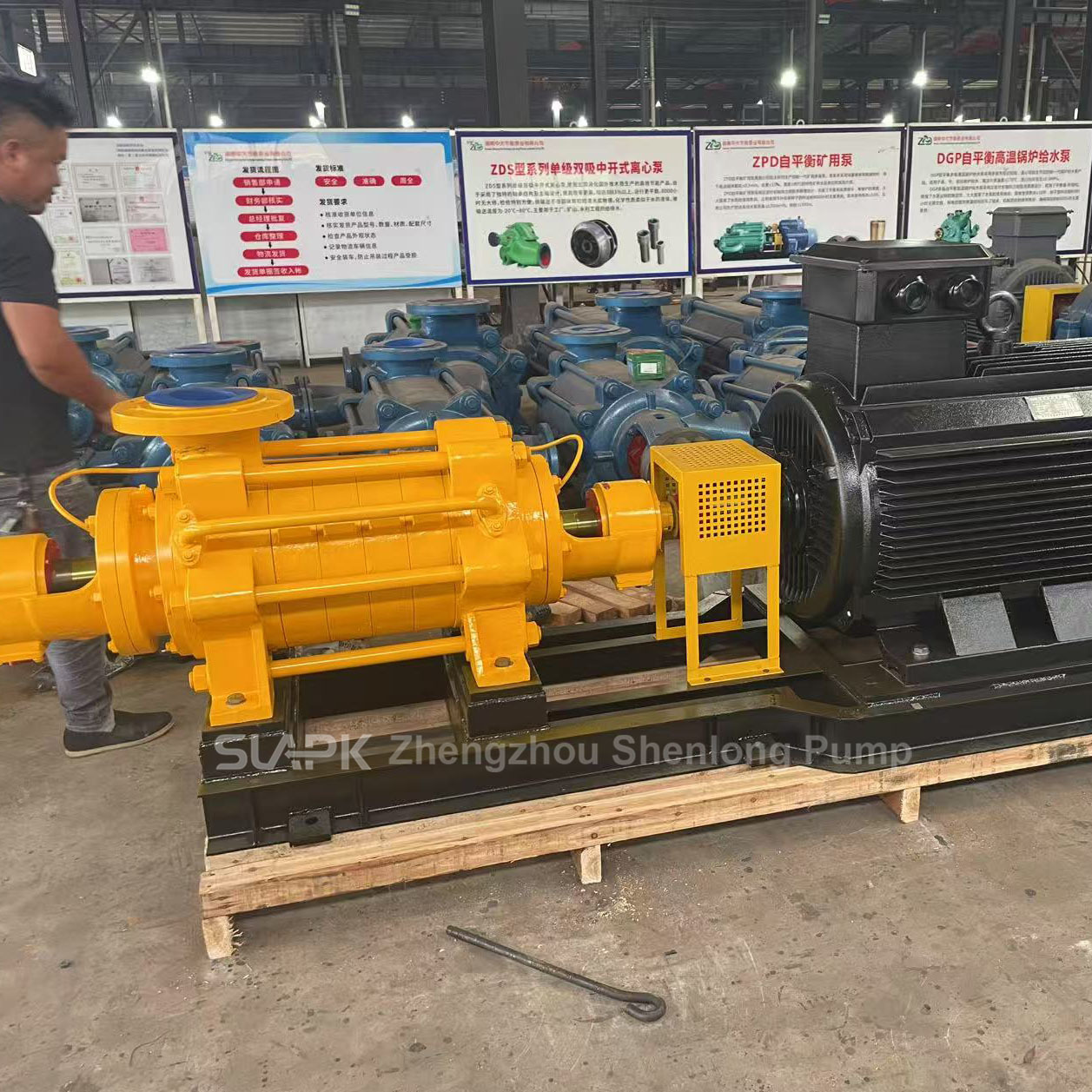

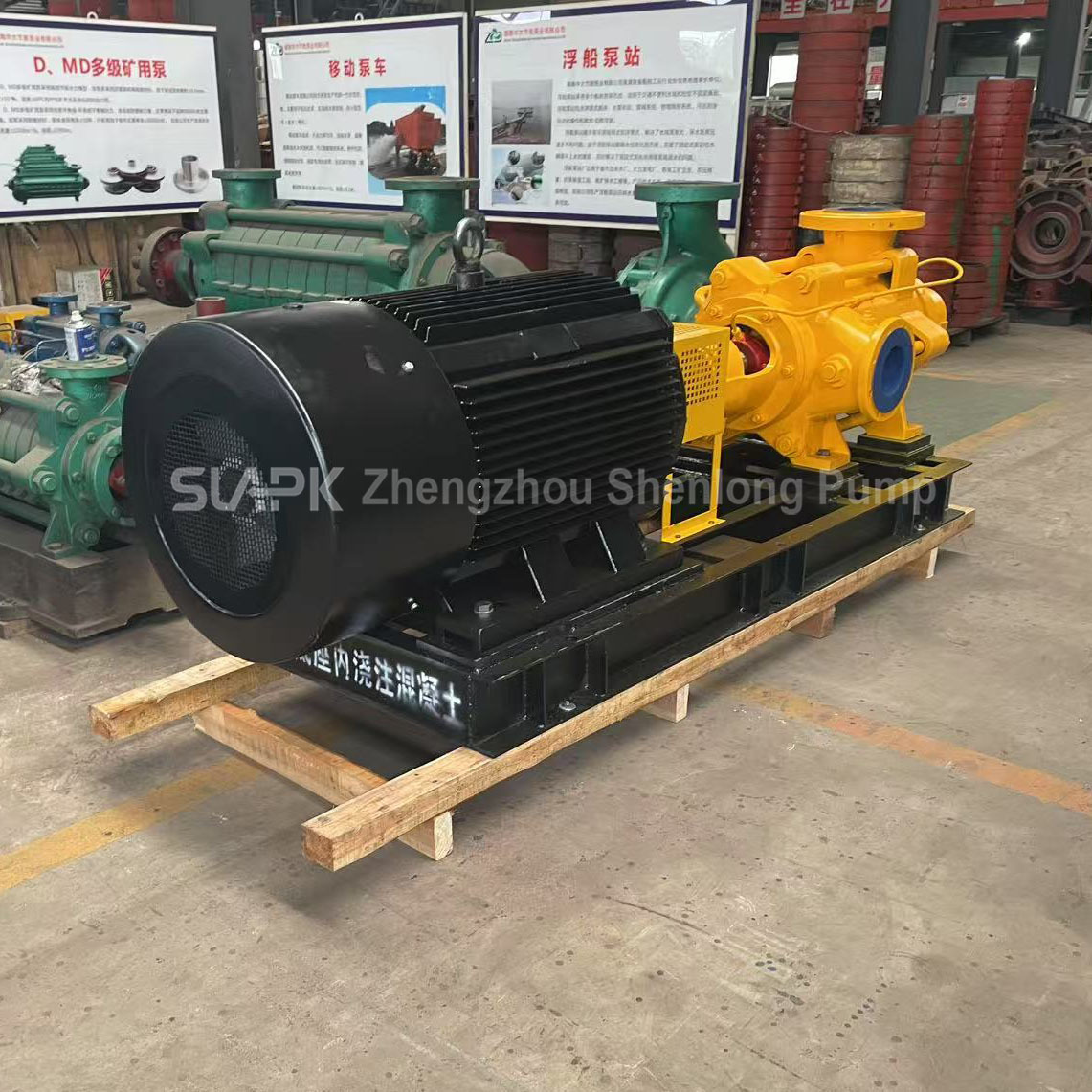

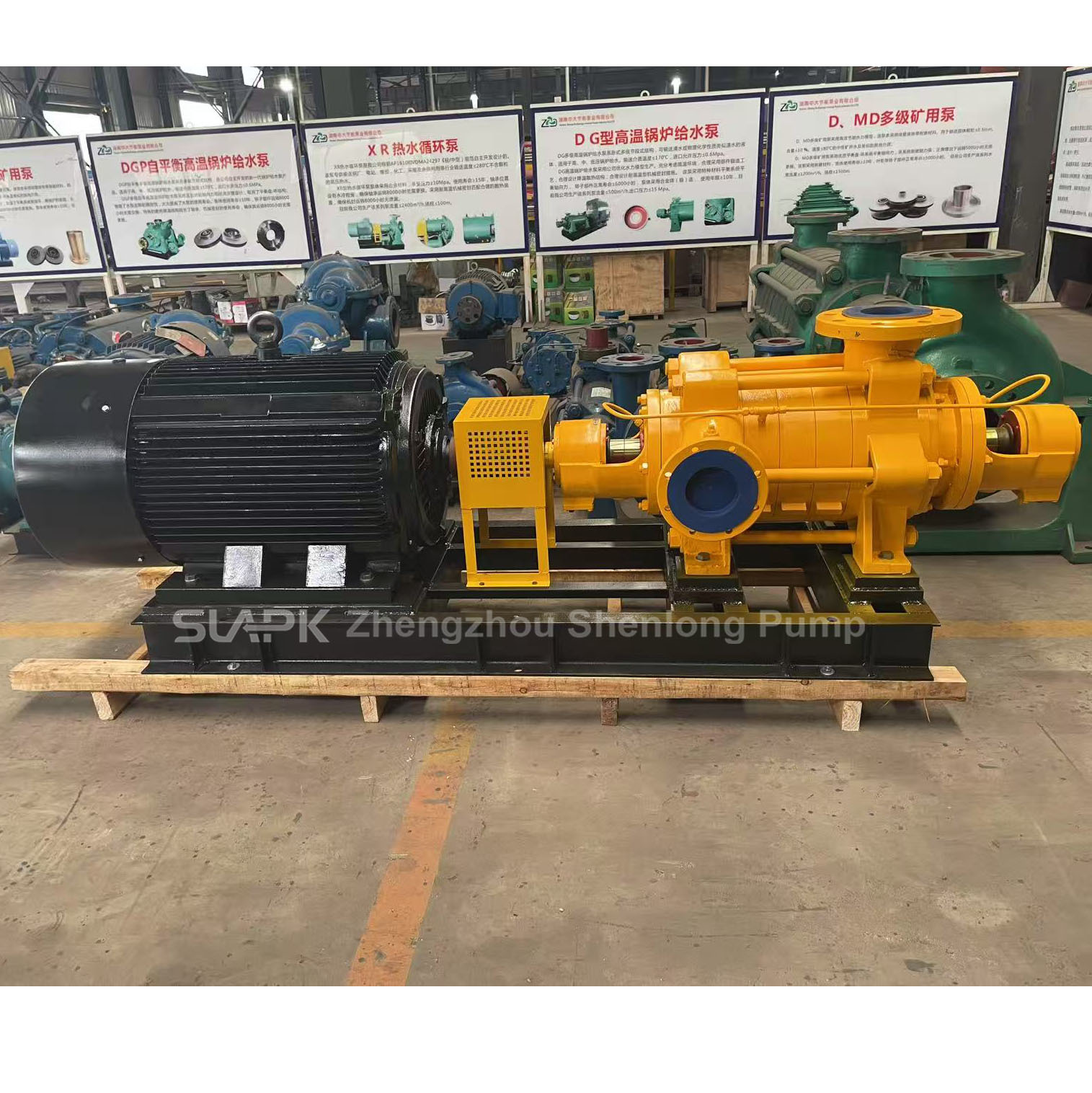

Bomba tipo D Bomba centrífuga horizontal multiestágio Abastecimento de água em edifícios altos Drenagem industrial e mineira

Descrição de produto

Bomba de água limpa centrífuga horizontal de vários estágios tipo D Bomba de abastecimento de água industrial de alta elevação

Bomba tipo D Bomba centrífuga horizontal de vários estágios introduzir:

A bomba centrífuga horizontal de vários estágios tipo D é uma solução especializada projetada especificamente para abastecimento de água de alta pressão e drenagem de minas. É construída em ferro fundido dúctil/aço inoxidável de alta resistência e apresenta rotores fundidos com precisão e vedações mecânicas para garantir resistência à corrosão, vazamento mínimo e longa vida útil. Com uma faixa de vazão que cobre 10–500 m³/h e uma altura máxima de até 1500 metros, é adequada para aplicações exigentes, como drenagem de minas, abastecimento de água municipal, sistemas de circulação industrial e água de alimentação de caldeiras em usinas.

A bomba centrífuga de vários estágios tipo D é uma bomba centrífuga segmentada de vários estágios de sucção única horizontal. Ela atinge a entrega de alta pressão pressurizando o líquido incrementalmente através de um projeto em série de múltiplos rotores e difusores. Seu princípio básico é baseado na ação da força centrífuga, com o processo específico da seguinte forma:

composição estrutural:

Rotor: Múltiplos estágios em série, cada rotor de estágio conectado por meio de um eixo, gerando força centrífuga ao girar.

Difusor: Localizado na saída do rotor, usado para guiar o fluxo do líquido para o próximo rotor e recuperar parte da energia cinética, convertendo-a em energia de pressão.

Seção de entrada, seção intermediária, seção de saída: Estrutura segmentada para fácil manutenção e ajuste do número de estágios.

Vedação do eixo: Vedação mecânica ou vedação de gaxeta macia para evitar vazamentos.

Dispositivo de balanceamento: Disco de balanceamento ou estrutura de auto-balanceamento (em alguns modelos) para compensar as forças axiais.

O princípio de funcionamento da bomba tipo D inclui principalmente quatro estágios: o estágio de partida, o estágio de operação, o estágio de pressurização e o estágio de saída.

Estágio de partida: É necessário garantir que a carcaça da bomba e o tubo de sucção estejam totalmente cheios de água. Em seguida, o motor é acionado, fazendo com que o eixo da bomba gire, impulsionando o rotor e a água em movimento rotacional de alta velocidade.

Estágio de operação: Quando o rotor gera forte força centrífuga dentro da câmara da bomba, o líquido dentro do rotor é lançado em direção à periferia do rotor ao longo das passagens de fluxo entre as pás sob a ação da força centrífuga. Durante este processo, tanto a pressão quanto a velocidade do líquido aumentam.

Estágio de pressurização: O líquido expelido é então direcionado para o próximo rotor, onde passa por pressurização progressiva, fazendo com que a pressão do líquido aumente continuamente.

Estágio de saída: Finalmente, após passar pela ação centrífuga de vários estágios, a pressão e a velocidade do líquido são significativamente aumentadas. Em seguida, é direcionado para a saída e, por fim, descarregado da porta de descarga da bomba.

Parâmetros de desempenho da bomba tipo D Bomba centrífuga horizontal de vários estágios (Personalizável de acordo com os requisitos do cliente):

Faixa de vazão: 10 ~ 500 m³/h

Faixa de altura: 100 ~ 1500 metros

Faixa de potência: 15 kW ~ 450 kW

Número de estágios: 2 ~ 10 estágios (personalizável de acordo com as condições de operação)

Diâmetro de entrada: 50 mm ~ 300 mm

Pressão de descarga: até 15 MPa

Classe de proteção: IP54 / IP55

Classe de isolamento: Classe F

Bomba tipo D Bomba centrífuga horizontal de vários estágiosVantagens principais:

Alta eficiência e economia de energia

Adota design hidráulico avançado, oferecendo alta eficiência e baixo consumo de energia, reduzindo significativamente os custos operacionais.

Estrutura compacta e manutenção conveniente

Estrutura bem integrada com pequena área ocupada, fácil manutenção e suporte para substituição rápida de peças de desgaste, economizando tempo de manutenção.

Materiais de alta qualidade com resistência à corrosão e ao desgaste

Componentes-chave são feitos de ferro fundido de alta resistência, aço inoxidável ou ligas resistentes ao desgaste, capazes de se adaptar a qualidades de água complexas e condições de trabalho adversas.

Operação estável, segura e confiável

Alta precisão de balanceamento dinâmico, vibração mínima, baixo ruído, garantindo operação contínua sem problemas por longos períodos.


Ampla gama de aplicações

Adequado para transportar água limpa ou líquidos com propriedades físicas e químicas semelhantes à água limpa, com temperatura ≤ 80°C; especialmente adequado para aplicações que exigem alta pressão de descarga.

Parâmetros da bomba centrífuga horizontal de vários estágios tipo D:

(É um tipo de bomba submersível regular na fábrica de bombas Shenlong, alta temperatura e 380v/440v/480v/600v/660v, etc. Por favor, escolha o tipo de bomba submersível que lhe interessa.)
