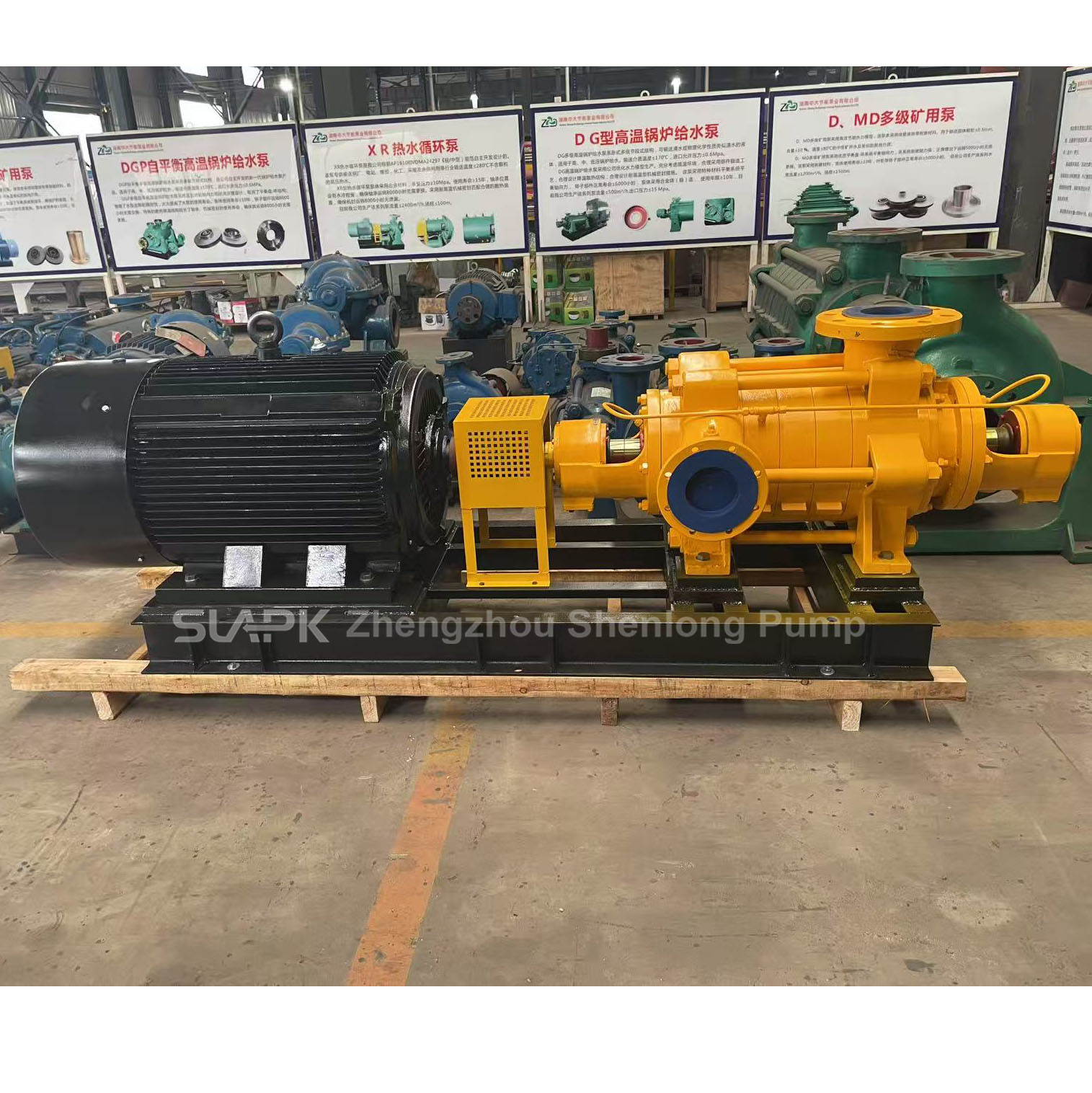

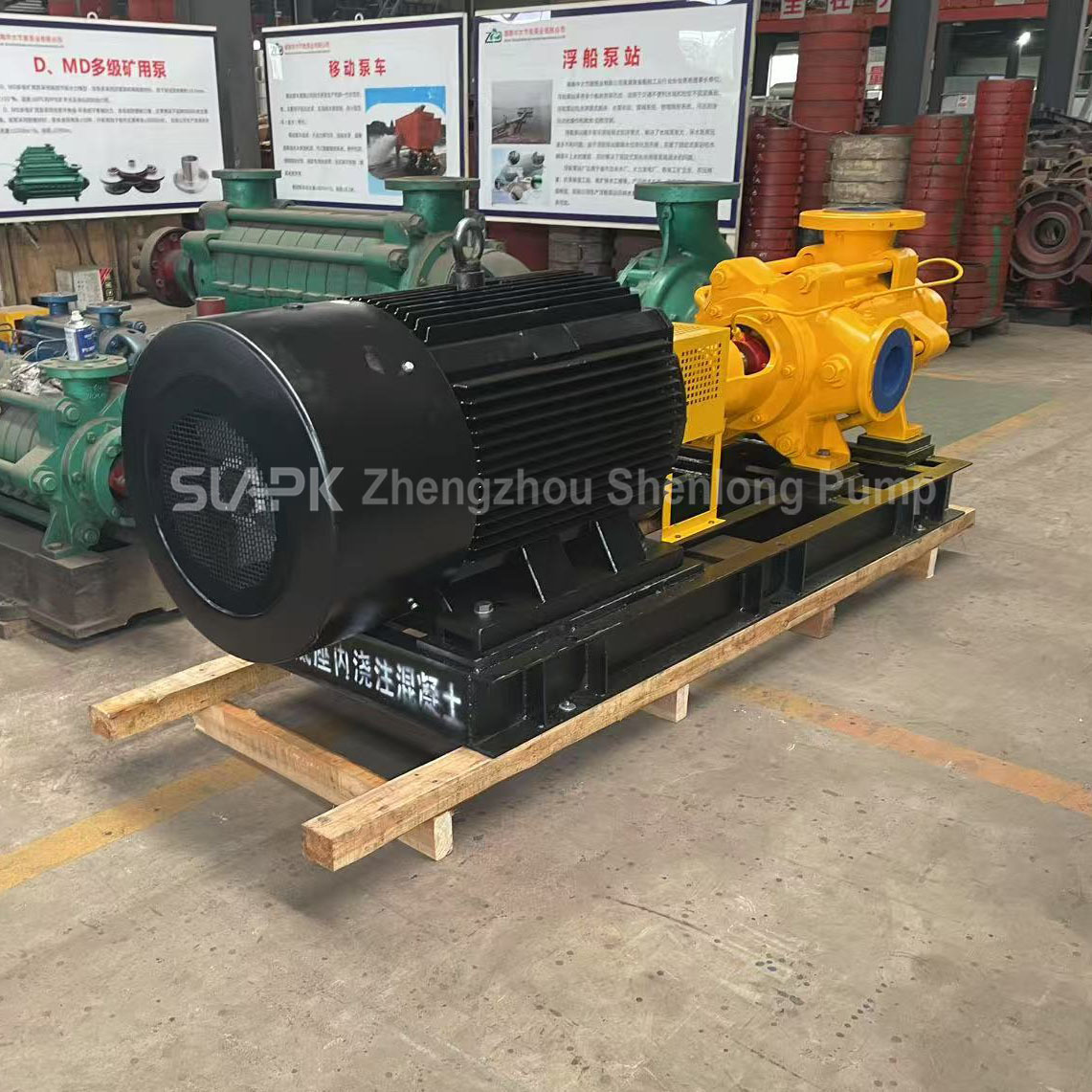

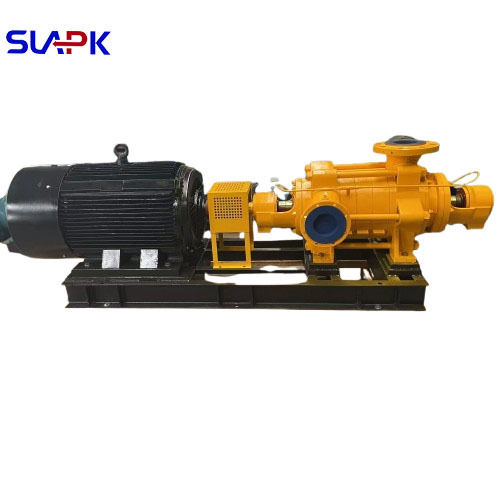

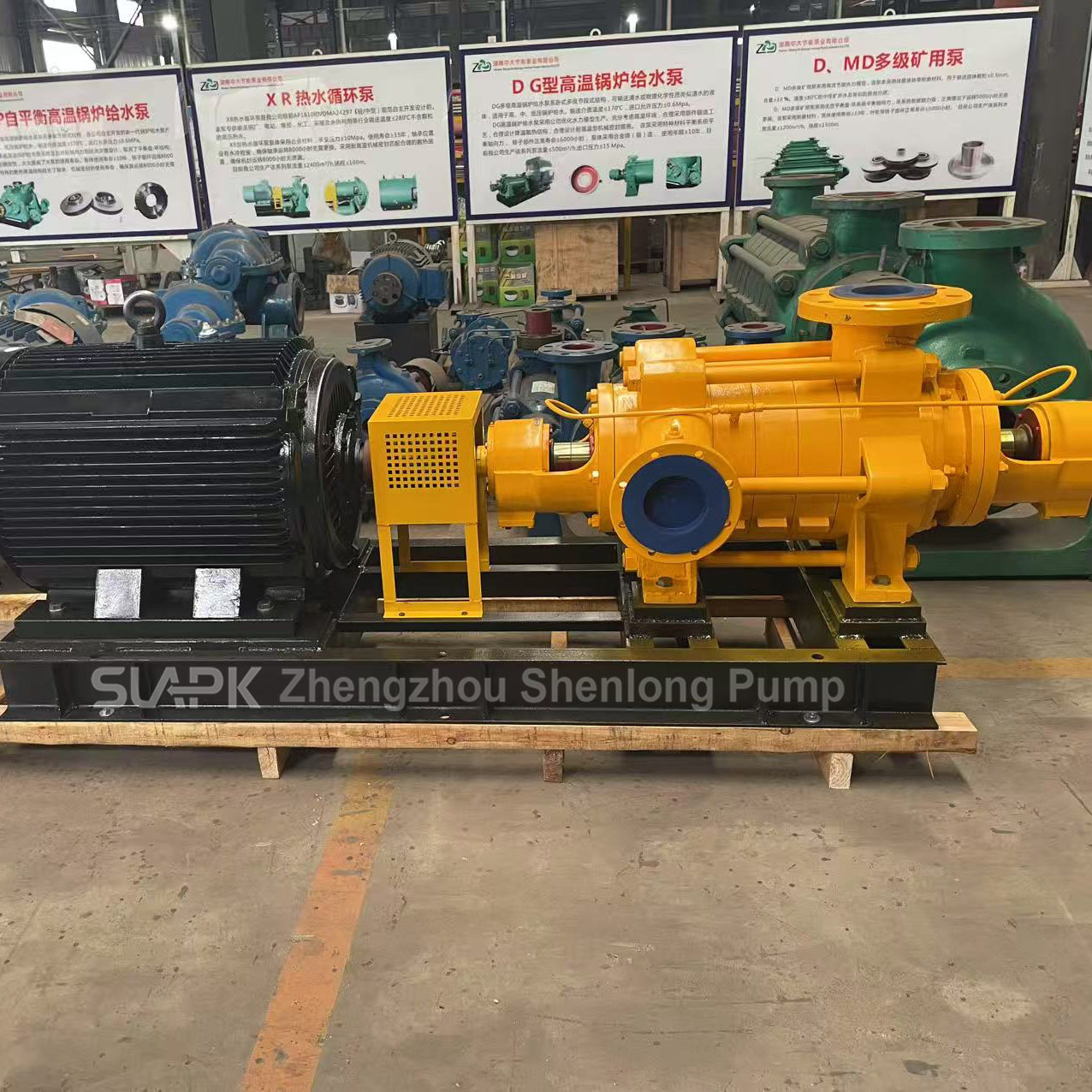

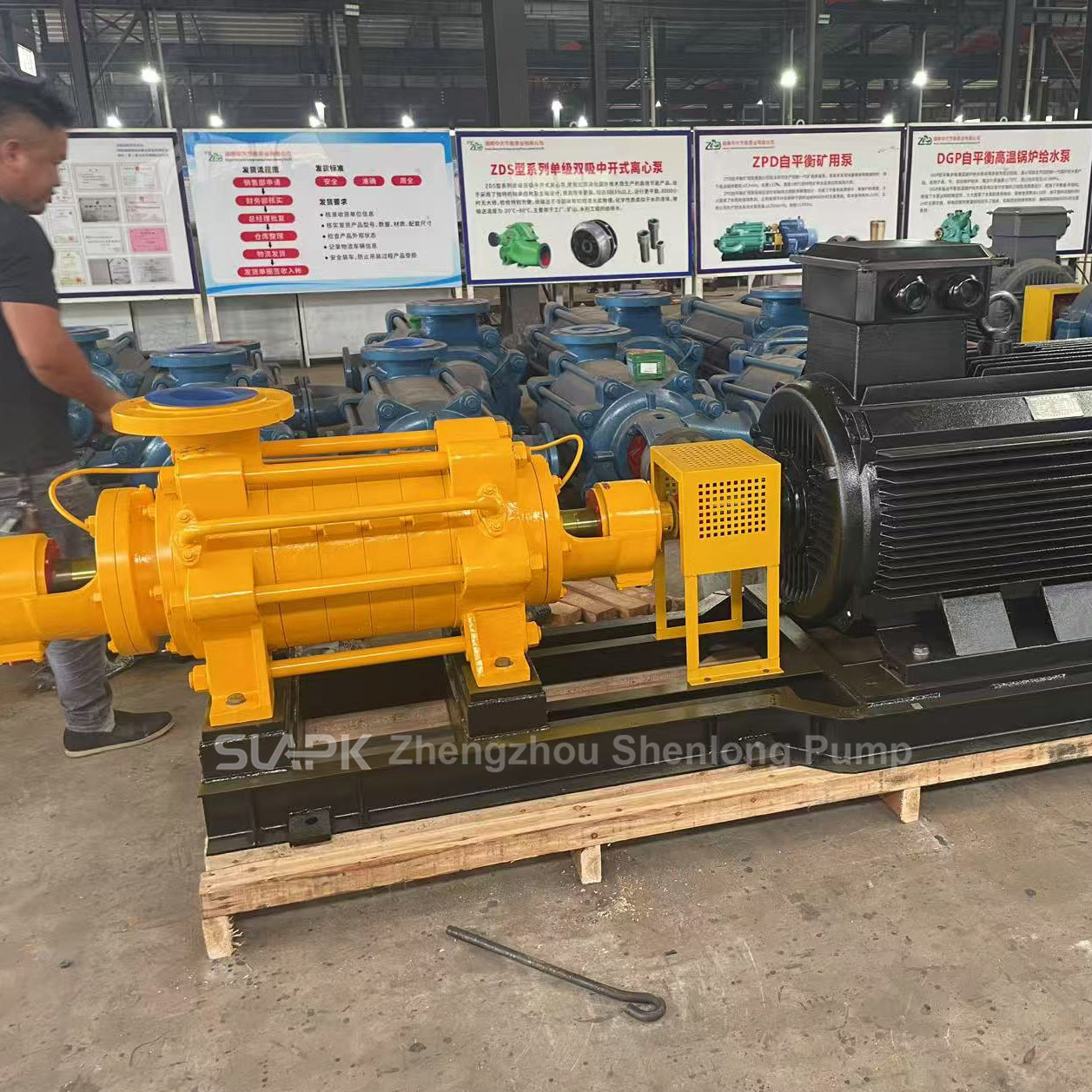

Bomba de água limpa centrífuga horizontal de vários estágios de tipo D Bomba de abastecimento de água industrial de cabeça alta

Descrição de produto

Bomba de água limpa centrífuga horizontal multiestágio tipo D Bomba de abastecimento de água industrial de alta elevação

Introdução da bomba de água limpa centrífuga horizontal multiestágio tipo D:

A bomba centrífuga multiestágio horizontal tipo D é uma bomba centrífuga seccional de estágio único e multiestágio. É utilizada principalmente no abastecimento e drenagem de água industrial e municipal, em sistemas de pressurização de edifícios altos, irrigação por aspersão de jardins, pressurização de proteção contra incêndios, transporte de água a longa distância, sistemas de aquecimento, instalações sanitárias, bem como no aumento da circulação de água fria e quente e em equipamentos (aplicações de suporte).
 O impulsor é feito de ferro fundido de alta qualidade e contém lâminas. O líquido entra no impulsor axialmente por um lado. Devido à pressão desigual em ambos os lados do impulsor, uma força axial é inevitavelmente gerada. Esta força axial é suportada pelo disco de equilíbrio. O impulsor passou por testes de equilíbrio estático durante a fabricação.

O anel de vedação é feito de ferro fundido e foi projetado para evitar que água de alta pressão vaze de volta para a seção de entrada. É fixado, respectivamente, no segmento de entrada e no segmento intermediário.

O disco de equilíbrio é feito de ferro fundido resistente ao desgaste e está localizado entre a seção de descarga e a tampa traseira. Juntamente com o anel de equilíbrio, forma o dispositivo de equilíbrio, que é usado para neutralizar as forças axiais.

A Zhengzhou Shenlong Pump Industry é um fabricante profissional de bombas centrífugas multiestágio, com mais de 40 anos de experiência em pesquisa, desenvolvimento e produção de bombas multiestágio. A empresa conta com fortes capacidades técnicas, abundante experiência de produção e métodos de teste abrangentes, bem como uma equipe profissional de design de P&D e técnicos de produção.

Aplicação da bomba de água limpa centrífuga horizontal multiestágio tipo D

Faixa de aplicação da bomba centrífuga multiestágio horizontal tipo D

A bomba centrífuga multiestágio horizontal tipo D foi projetada para o transporte eficiente de água limpa ou outros meios com propriedades físicas e químicas semelhantes às da água. É adequada para líquidos dentro de uma faixa de temperatura de -20°C a 80°C, contendo partículas sólidas não solúveis com uma concentração volumétrica máxima de 0,1% e tamanho de partícula não superior a 2 mm.

Aplicações típicas incluem:

Abastecimento e drenagem de água municipal

Sistemas de pressurização de edifícios altos

Irrigação por aspersão de jardins

Aumento da proteção contra incêndios

Transferência de água a longa distância

Sistemas de aquecimento, ventilação e ar condicionado (HVAC)

Sistemas de suporte de equipamentos industriais

Características estruturais da bomba de água limpa centrífuga horizontal multiestágio tipo D

1. Design e configuração da bomba

Estrutura de bomba centrífuga segmentada de estágio único e multiestágio com disposição horizontal ou vertical da porta de sucção.

O corpo da bomba consiste em uma seção de entrada, seções intermediárias (configuradas de acordo com o número de estágios) e uma seção de saída, todas conectadas por parafusos de tensão.

As caixas de rolamento são instaladas em ambas as extremidades da bomba, e o número de estágios do impulsor é selecionado com base na altura manométrica necessária.

2. Conjunto do rotor

Os componentes rotativos incluem um eixo da bomba usinado com precisão, impulsores, camisas do eixo e um disco de equilíbrio. O número de impulsores corresponde ao número de estágios da bomba.

Todos os componentes são fixados com segurança ao eixo por meio de chavetas e porcas de travamento, garantindo a rigidez e integridade da estrutura do rotor.

3. Rolamento e gerenciamento de força axial

O rotor é suportado por rolamentos ou rolamentos de manga (dependendo do modelo), com rolamentos não sujeitos a cargas axiais.

O empuxo axial é neutralizado por um sistema de disco de equilíbrio durável. Um indicador visual de desgaste é instalado na extremidade da bomba para monitoramento em tempo real da condição do disco de equilíbrio.

Bomba de água limpa centrífuga horizontal multiestágio tipo D parâmetros:

(É um tipo de bomba submersível regular na fábrica de bombas Shenlong, alta temperatura e 380v/440v/480v/600v/660v, etc. Por favor, escolha o tipo de bomba submersível que lhe interessa.)

FAQ

P: Quais são os métodos de vedação para bombas tipo D? Como escolher?

R: Vedação mecânica: Adequada para requisitos de vedação de alta temperatura, alta pressão ou alta precisão (como nas indústrias química e farmacêutica).

Vedação por gaxeta: Custo mais baixo, adequado para condições de rotina.

P: As direções de entrada e saída da bomba tipo D podem ser personalizadas?

R: Sim, as direções de entrada e saída da bomba tipo D (horizontal ou vertical) podem ser ajustadas de acordo com seus requisitos reais de instalação.

P: Como escolher o tipo certo de bomba?

R: Forneça suas condições de trabalho, meio, tensão e nossos engenheiros recomendarão a bomba mais adequada para você. Nosso e-mail é enquiry02@apkpump.com, nosso Whatsapp é +86 17537187726.Se você tiver alguma exigência de produto, entre em contato conosco.
