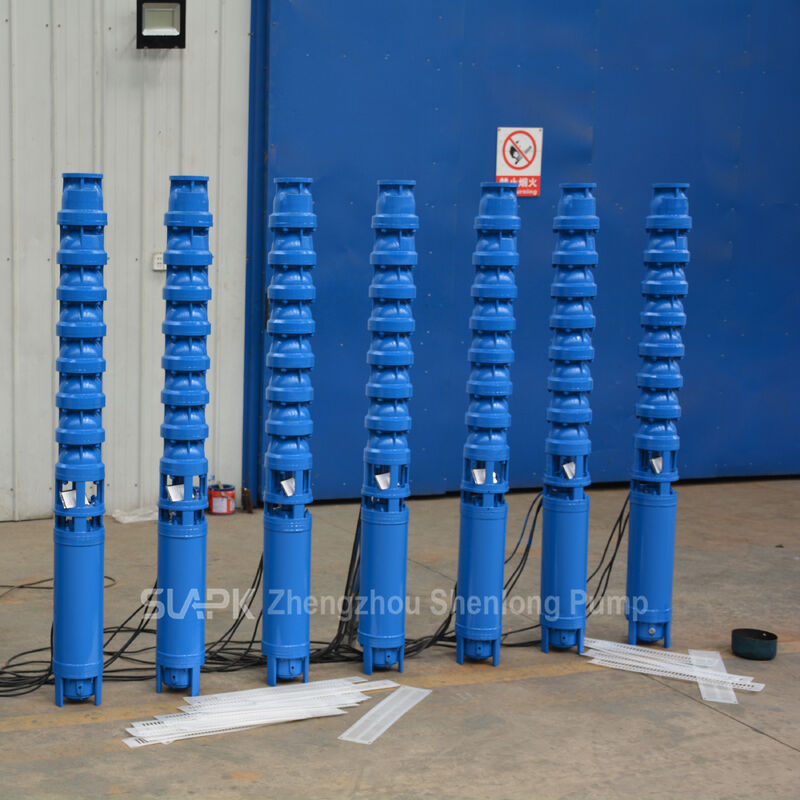

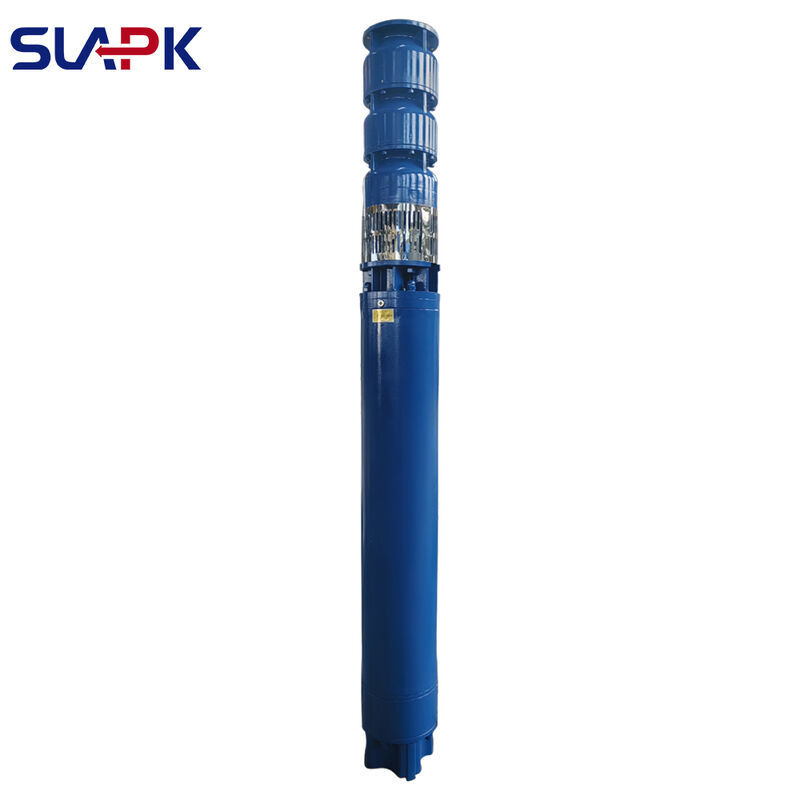

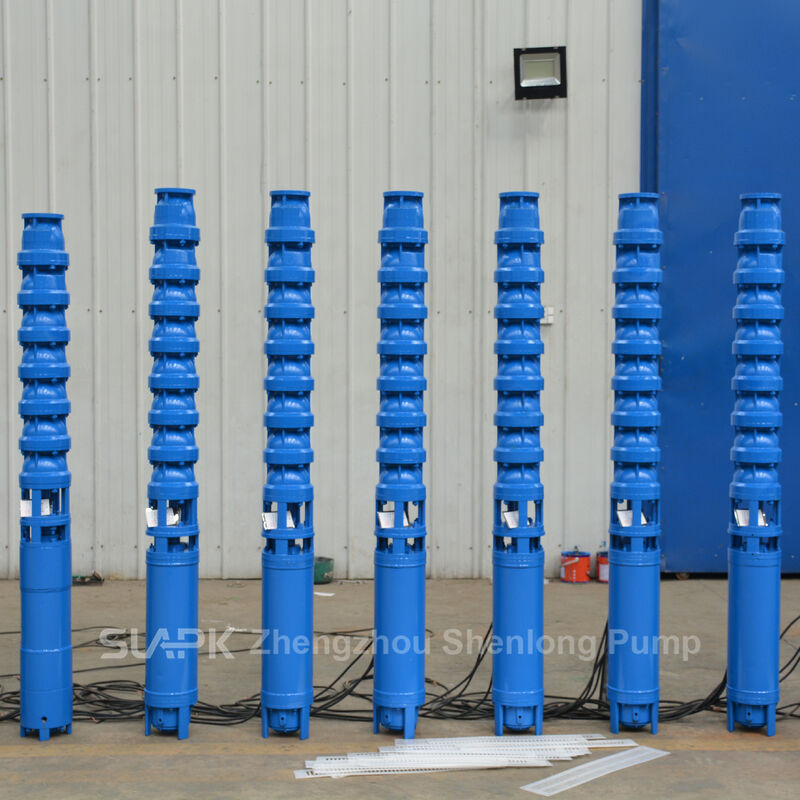

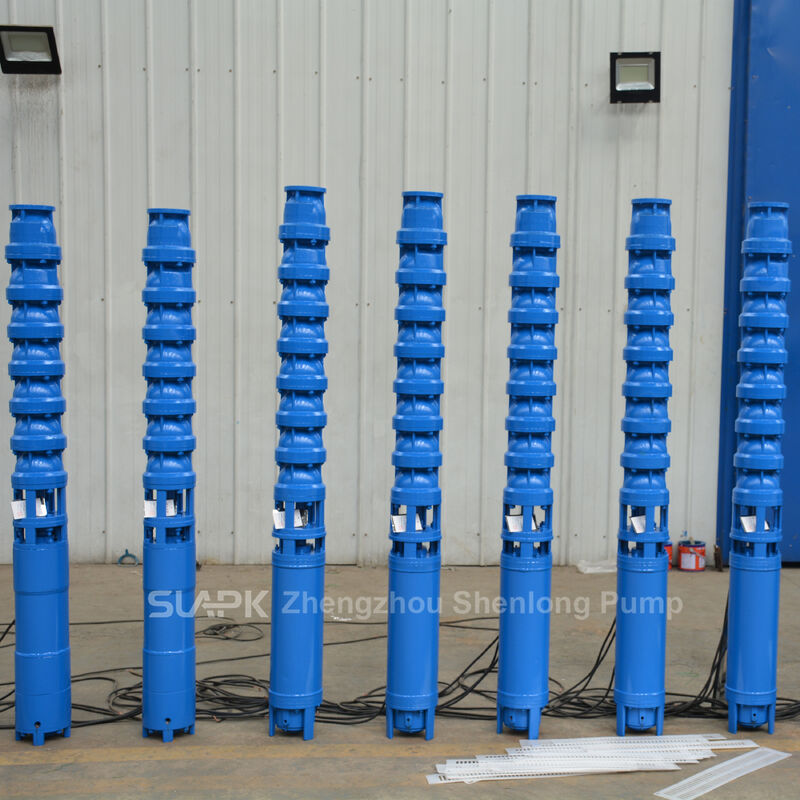

200QJ65-90 Bomba de Poço Submersível de Ferro Fundido
A 200QJ65-90 é uma bomba de poço submersivel de ferro fundido de alto fluxo e cabeça alta projetada para extração de água de poços profundos, irrigação agrícola e projetos de abastecimento de água industrial.O corpo da bomba e o motor operam abaixo do nível da água, reduzindo o espaço de instalação e evitando as limitações da cabeça de sucção associadas às bombas de superfície.Sua construção de ferro fundido durável e motor trifásico poderoso tornam-no adequado para aplicações contínuas de elevação e transferência de água.
Especificações técnicas
| Nome do produto |
Bomba de poço submersível de ferro fundido |
| Modelo |
200QJ65-90 |
| Fluxo nominal |
65 m3/h |
| Cabeça nominal |
90m |
| Potência do motor |
27 kW |
| Voltagem nominal |
380 V |
| Frequência |
50 Hz |
| Fase |
Três fases |
| Corrente nominal |
65.4A |
| Velocidade nominal |
3000 rpm |
| Diâmetro de descarga |
100 mm |
| Eficiência nominal |
76% |
| Material do corpo da bomba |
Ferro fundido |
| Instalação |
Instalação vertical submersa |
| Norma aplicável |
GB/T 2816-2014 |
As especificações acima baseiam-se na placa de identificação do produto. As especificações finais podem variar de acordo com as condições de funcionamento e os requisitos de personalização.Confirme os dados técnicos antes de encomendar.
Características do produto
- Alto fluxo e cabeça alta:A combinação de um caudal nominal de 65 m3/h e de uma cabeça de 90 m torna a bomba adequada para o levantamento de água de poços profundos, irrigação de grandes áreas e transporte de água a médias e longas distâncias.
- Construção de ferro fundido durável:O corpo da bomba de ferro fundido proporciona uma elevada resistência mecânica para utilização em poços, reservatórios, reservatórios de armazenamento e instalações industriais gerais de abastecimento de água.
- Potente motor de 27 kW:A bomba é equipada com um motor trifásico de 27 kW, 380 V, 50 Hz, que fornece potência estável para aplicações de abastecimento contínuo de água.
- Operação Submersa:A bomba funciona diretamente na água e não requer uma longa tubulação de sucção.
- 100 mm Saída de descarga:A ligação de descarga de 100 mm é adequada para o fornecimento de água de grande volume e pode ser combinada com tubos de elevação correspondentes, válvulas de retenção e equipamento de controlo.
- Configuração flexível:A selecção da bomba pode basear-se no diâmetro do poço, na profundidade do poço, no nível dinâmico da água, na distância de entrega, na fonte de alimentação e na cabeça total necessária.
Aplicações
- Extracção de poços profundos e de águas subterrâneas
- Irrigação de terras agrícolas, pomares e estufas
- Fornecimento de água para processos industriais e circulação
- Sistemas municipais e rurais de abastecimento de água
- Enchimento de reservatórios, reservatórios e torres de água
- Sistemas de irrigação por aspersão e por gotejamento
- Abastecimento de água para a construção civil e para a mineração
- Agricultura e abastecimento hídrico da paisagem
Condições de funcionamento
A bomba é recomendada para água limpa ou líquidos com propriedades físicas e químicas semelhantes.fornecer informações sobre a qualidade da água antes de encomendar.
Antes da operação, verificar se o diâmetro do buraco é suficiente para a instalação, se o ponto de funcionamento requerido se encontra dentro do intervalo de funcionamento recomendado,e a tensão e a frequência disponíveis correspondem à placa do motorDeve manter-se um fluxo de água adequado em torno do motor para assegurar um adequado arrefecimento durante o funcionamento.
Guia de selecção da bomba
Para uma selecção precisa da bomba, indicar:
- Fluxo necessário
- Cabeça dinâmica total exigida
- Diâmetro do buraco e profundidade do poço
- Níveis estáticos e dinâmicos da água
- Distância de entrega e diâmetro do tubo
- Qualidade da água e teor de areia
- Voltagem e frequência disponíveis
- Comprimento do cabo exigido
- Horário de funcionamento diário
- Quantidade da encomenda
A cabeça dinâmica total deve incluir a altura de elevação vertical, as perdas de atrito dos tubos, as perdas através de acessórios e válvulas e a pressão de saída necessária.
Instruções de instalação
Antes da instalação, inspeccionar o corpo da bomba, o isolamento dos cabos, os elementos de fixação e os componentes rotativos.Nunca levante ou suspenda a bomba pelo seu cabo elétrico.
Instalar a bomba verticalmente e ajustar as válvulas de retenção de acordo com a profundidade do poço e as condições da tubulação.Proteção contra fugas e secagem. Após a inicialização inicial, verifique a corrente de funcionamento, o fluxo de saída, a pressão, a vibração e o ruído antes de iniciar a operação contínua.
Manutenção
Inspeccionar regularmente os cabos, terminais elétricos, ligações de tubulação e válvulas de retenção.ocorre vibração ou ruído.
Para a água que contenha areia, encurtar o intervalo de inspecção e verificar o desgaste das hélices, dos componentes de guia e dos rolamentos.Limpe-o e verifique o seu isolamento antes de o armazenar.
Perguntas Frequentes
- Esta bomba pode ser instalada num poço com 90 metros de profundidade?
A cabeça nominal por si só não pode determinar a profundidade admissível do poço, devendo ser incluídos no cálculo o nível dinâmico da água, a elevação da descarga, as perdas da tubulação e a pressão de saída necessária.
- A bomba consegue lidar com água arenosa?
O elevado teor de areia pode acelerar o desgaste dos impulsionadores, dos componentes de guia e dos rolamentos.
- Há outras tensões disponíveis?
A configuração da placa de identificação é de 380 V, 50 Hz e três fases.
- Como posso obter uma cotação precisa?
Fornecer o caudal, a cabeça, o diâmetro do poço, a profundidade do poço, a tensão, o comprimento do cabo, a qualidade da água, a quantidade de encomenda e o destino da entrega.
