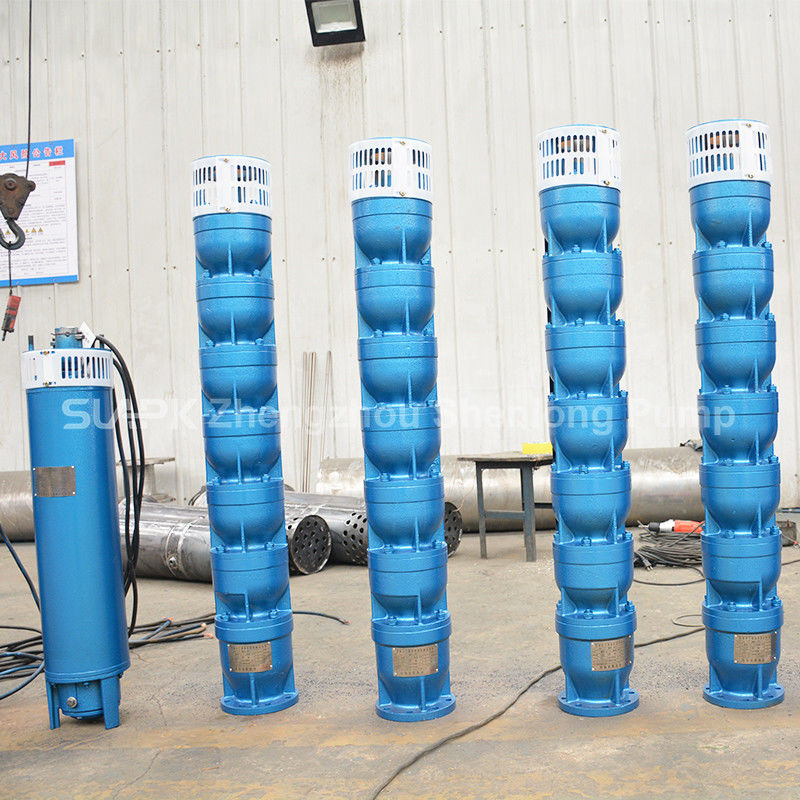

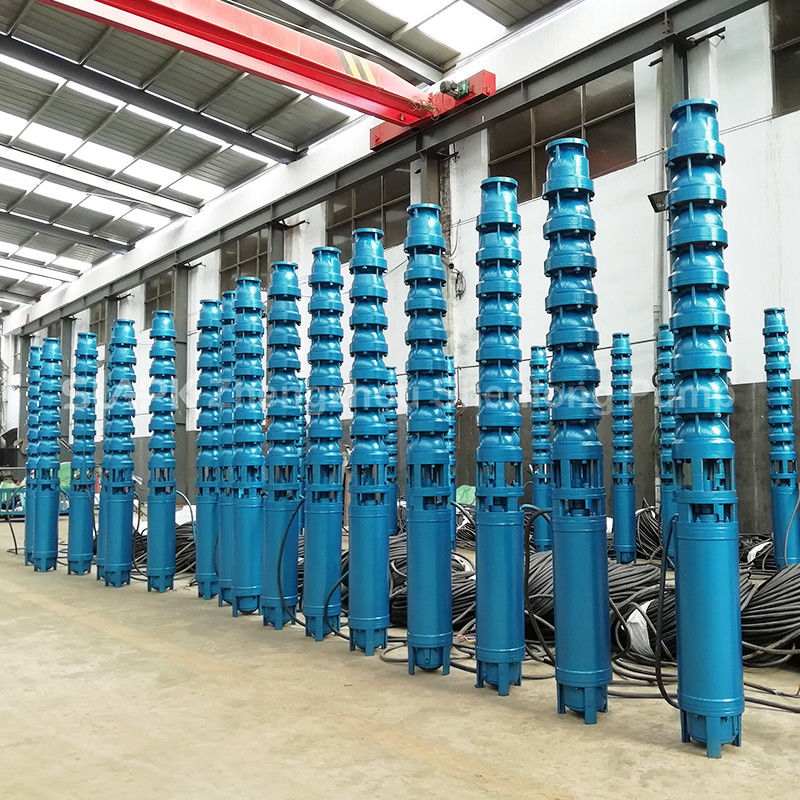

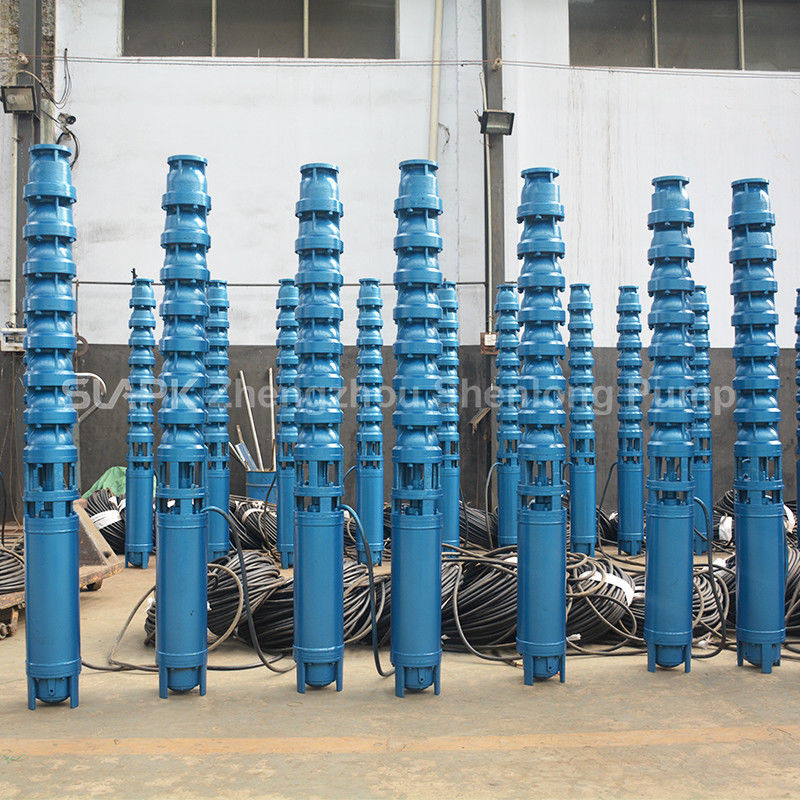

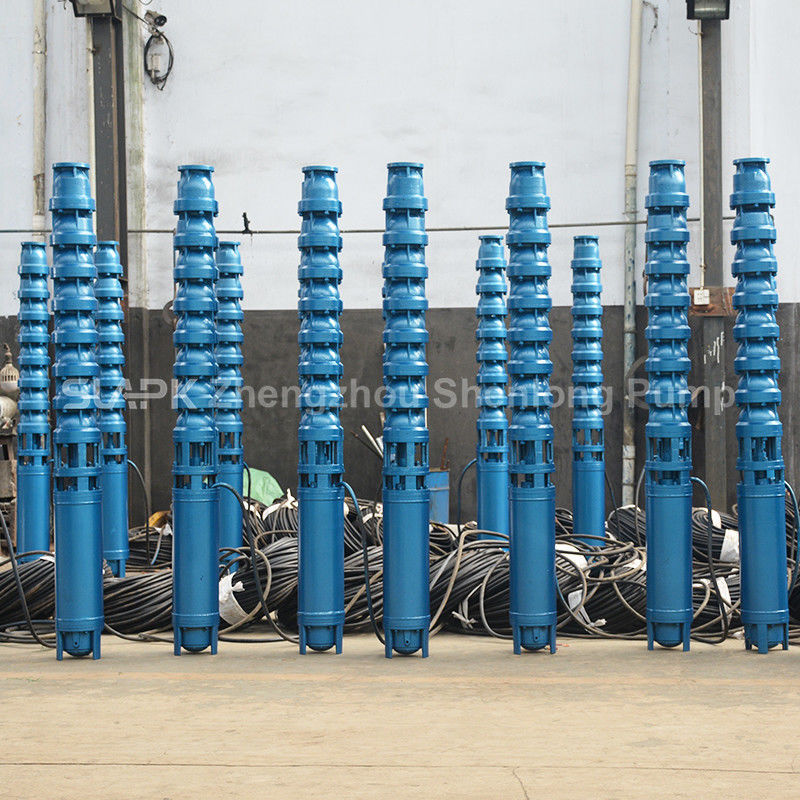

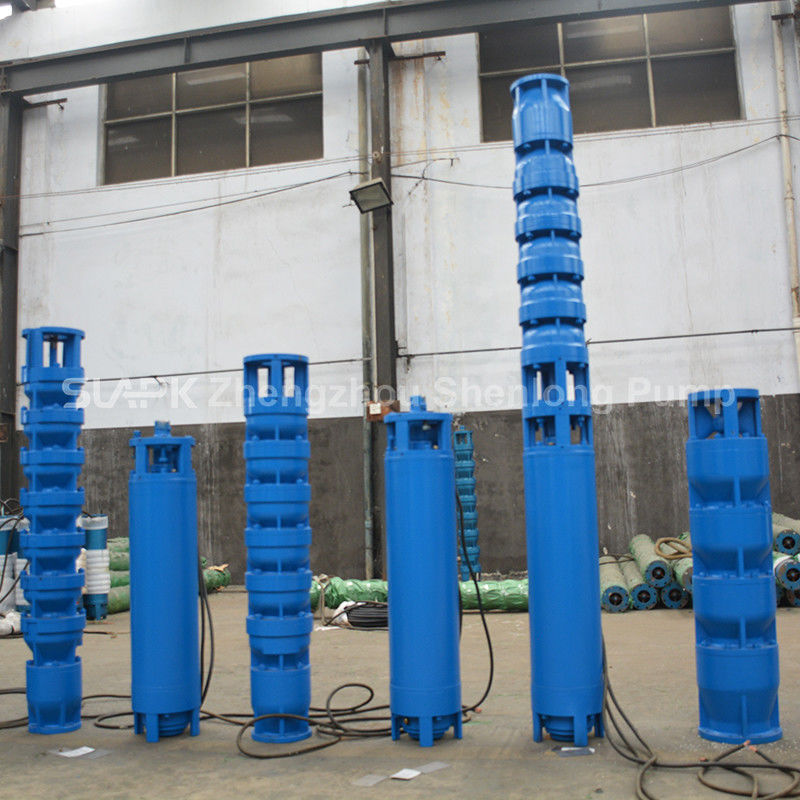

Bomba Submersível para Poço Profundo em Ferro Fundido 150QJ80-60/10-22kW
Trifásica 400V | 50Hz | 22kW | Construção em Ferro Fundido | Design Multiestágio
A 150QJ80-60/10-22kW é uma bomba submersível vertical multiestágio para poço profundo, projetada para extração de água subterrânea, irrigação agrícola, enchimento de reservatórios, suprimento de água para construção e transferência geral de água industrial.
A bomba e o motor submersível operam submersos como uma unidade integrada, reduzindo a necessidade de espaço de instalação acima do solo. Seu design hidráulico multiestágio fornece entrega de água estável para aplicações que exigem fluxo e pressão médios a altos.
Principais Especificações Técnicas
| Nome do Produto |
Bomba Submersível para Poço Profundo em Ferro Fundido |
| Modelo |
150QJ80-60/10-22kW |
| Tipo de Bomba |
Bomba vertical multiestágio para poço |
| Tensão Nominal |
Trifásica 400V |
| Frequência Nominal |
50Hz |
| Potência Nominal do Motor |
22kW |
| Vazão de Referência |
Aproximadamente 80m³/h |
| Altura de Referência |
Aproximadamente 60m |
| Número de Estágios de Referência |
10 |
| Material Principal da Bomba |
Ferro fundido |
| Método de Instalação |
Instalação submersa vertical |
| Meio Recomendado |
Água limpa ou água subterrânea com baixo teor de areia dentro dos limites permitidos pelo fabricante |
| Aplicações Típicas |
Extração de água de poços profundos, irrigação, enchimento de reservatórios, construção e suprimento de água industrial |
Importante: A vazão, a altura e o número de estágios acima são baseados na designação comum do modelo da série QJ. Definições de modelo, materiais, dimensões e desempenho podem variar entre fabricantes. As especificações finais devem ser confirmadas usando a placa de identificação do produto, curva de desempenho, folha de dados e acordo técnico assinado.
Explicação do Número do Modelo
De acordo com o método de nomenclatura comum usado para bombas de poço profundo da série QJ:
150: Geralmente indica a classe de diâmetro do poço aplicável
QJ: Indica uma série de bombas submersíveis para poço profundo
80: Geralmente indica uma vazão nominal de aproximadamente 80m³/h
60: Geralmente indica uma altura nominal de aproximadamente 60m
10: Geralmente indica o número de estágios da bomba
22kW: Potência nominal do motor
400V/50Hz: Alimentação trifásica nominal
Como os fabricantes podem usar sistemas de designação de modelos diferentes, o tamanho da saída, o diâmetro da bomba, a configuração do material, a curva de desempenho e as especificações do motor devem ser verificados antes do pedido.
Características do Produto
- Operação Submersa em Poço Profundo: A bomba e o motor operam abaixo do nível da água como uma unidade integrada, economizando espaço de instalação e eliminando a necessidade de um longo eixo de transmissão acionado pela superfície.
- Design Hidráulico Multiestágio: Múltiplos impulsores aumentam a pressão estágio por estágio, tornando a bomba adequada para aplicações que exigem pressão de descarga elevada.
- Alimentação Elétrica Industrial Trifásica: O motor submersível de 22kW é projetado para alimentação trifásica de 400V, 50Hz, adequado para sistemas elétricos industriais, agrícolas e de engenharia.
- Construção em Ferro Fundido: O corpo da bomba em ferro fundido fornece resistência estrutural e é adequado para água limpa ou água subterrânea com baixo teor de areia dentro dos limites especificados.
- Ampla Gama de Aplicações: Adequado para extração de água de poços, irrigação agrícola, enchimento de reservatórios, paisagismo, suprimento de água para construção e transferência de água industrial.
- Compatível com Sistemas de Proteção Elétrica: Funciona com painéis de controle que fornecem proteção contra sobrecarga, curto-circuito, falta de fase, subtensão, sobretensão, vazamento e funcionamento a seco.
Aplicações Típicas
- Extração de Água de Poços Profundos e Furos: Elevação de água subterrânea de poços profundos ou furos para tanques de armazenamento, reservatórios, tubulações ou sistemas de distribuição.
- Irrigação Agrícola: Adequado para irrigação de terras agrícolas, irrigação por aspersão, sistemas de armazenamento de irrigação por gotejamento e projetos agrícolas em larga escala.
- Enchimento de Reservatórios e Tanques de Água: Transferência de água subterrânea para reservatórios de armazenamento, tanques elevados, tanques de água de combate a incêndio e outras instalações de armazenamento de água.
- Suprimento de Água para Construção: Suprimento de água temporário ou permanente em canteiros de obras, projetos rodoviários, instalações de apoio à mineração e projetos de infraestrutura.
- Transferência de Água Industrial: Suprimento de água de processo, reposição de água de resfriamento, captação para tratamento de água e outras aplicações industriais gerais.
Guia de Seleção de Bomba
A classificação do motor de 22kW por si só não é suficiente para a seleção da bomba. As seguintes informações devem ser confirmadas antes de fazer um pedido:
- Vazão necessária em metros cúbicos por hora
- Pressão de descarga ou altura manométrica total necessária
- Diâmetro interno e profundidade total do poço
- Nível estático da água e nível dinâmico da água
- Vazão disponível do poço
- Distância vertical do nível dinâmico da água até o ponto de descarga
- Diâmetro da tubulação, comprimento total, conexões e número de curvas
- Temperatura da água, teor de areia, pH e corrosividade
- Tensão e frequência reais da fonte de alimentação
- Comprimento do cabo entre a bomba e o painel de controle
- Tempo de operação diário necessário
- Se a operação contínua é necessária
A altura manométrica total deve incluir a altura de elevação vertical, perdas por atrito na tubulação, perdas de resistência local e a pressão necessária no ponto de descarga.
Para uma operação eficiente e confiável, o ponto de operação real deve estar dentro da faixa operacional recomendada pelo fabricante na curva de desempenho da bomba.
Instruções de Instalação
- Inspecione a bomba, motor, cabo e conexões quanto a danos de transporte antes da instalação
- Use equipamento de elevação adequado e componentes de suporte de carga aprovados
- Nunca levante ou suspenda a bomba pelo cabo elétrico
- Certifique-se de que todas as conexões do tubo de elevação estejam seguras e protegidas contra afrouxamento
- Instale a bomba verticalmente, a menos que o fabricante aprove outro método de instalação
- Mantenha a entrada da bomba a uma distância adequada acima do fundo do poço para reduzir a ingestão de areia e sedimento
- Certifique-se de que o motor submersível permaneça totalmente submerso de acordo com os requisitos de resfriamento do fabricante
- Verifique a resistência de isolamento, tensão de alimentação, sequência de fase e fiação antes da primeira partida
- Instale uma válvula de retenção adequada, válvula de isolamento, manômetro e dispositivo de monitoramento de fluxo onde necessário
- Não opere a bomba sem água ou contra uma válvula de descarga totalmente fechada por um período prolongado
- Selecione o cabo de alimentação de acordo com a classificação do motor, comprimento do cabo, método de partida e queda de tensão permitida
- A instalação e manutenção elétrica devem ser realizadas por pessoal qualificado
Operação e Manutenção
Durante a operação, monitore regularmente a corrente do motor, tensão, vazão, pressão de descarga, qualidade da água, vibração e status do painel de controle.
Pare a bomba e inspecione o sistema se ocorrer alguma das seguintes condições:
- Corrente do motor anormalmente alta ou baixa
- Redução significativa na vazão
- Pressão de descarga insuficiente
- Disparo frequente do painel de controle
- Ruído ou vibração incomuns
- Aumento súbito no teor de areia
- Fonte de alimentação instável
- Superaquecimento do cabo ou da conexão
Antes de reiniciar a bomba após um longo período de armazenamento, inspecione o isolamento do cabo, as conexões elétricas, o sistema de controle, a tubulação e os componentes rotativos acessíveis.
Perguntas Frequentes
O que significa 150QJ80-60/10?
Sob a convenção de nomenclatura comum da série QJ, "150" geralmente se refere à classe de diâmetro do poço aplicável, "80" indica uma vazão de aproximadamente 80m³/h, "60" indica uma altura de aproximadamente 60m e "10" indica dez estágios da bomba. A definição exata do modelo deve ser confirmada com o fabricante.
Esta bomba pode operar com uma fonte de alimentação de 380V?
Este produto é especificado para uma fonte de alimentação trifásica de 400V, 50Hz. A operação em uma rede de 380V depende da faixa de tensão permitida mostrada na placa do motor e das condições reais de tensão do local. Sempre obtenha confirmação por escrito do fornecedor ou fabricante do motor antes de conectar a bomba a uma tensão de alimentação diferente.
Qual painel de controle é necessário para uma bomba de 22kW?
O painel de controle deve corresponder ao motor trifásico de 22kW, método de partida selecionado, fonte de alimentação local e condições de operação. As funções de proteção recomendadas incluem proteção contra curto-circuito, sobrecarga, falta de fase, subtensão, sobretensão, vazamento e funcionamento a seco. Cálculos de queda de tensão também são necessários quando cabos de energia longos são usados.
Esta bomba de ferro fundido pode lidar com água arenosa?
Esta bomba destina-se principalmente a água limpa ou água subterrânea com baixo teor de areia dentro dos limites especificados pelo fabricante. Alto teor de areia pode acelerar o desgaste dos impulsores, difusores, rolamentos e outros componentes hidráulicos. Para água arenosa, solicite uma configuração resistente ao desgaste ou selecione uma bomba projetada especificamente para meios abrasivos.
Ela pode bombear líquidos corrosivos?
Uma bomba submersível padrão em ferro fundido não é recomendada para líquidos fortemente ácidos, alcalinos, salinos ou quimicamente corrosivos. Para água corrosiva, selecione aço inoxidável ou outro material adequado resistente à corrosão com base em uma análise da qualidade da água.
A bomba pode funcionar continuamente?
A operação contínua pode ser possível quando a bomba é corretamente selecionada, totalmente submersa, adequadamente resfriada e operada dentro da faixa de desempenho recomendada. A classe de serviço permitida, o número máximo de partidas por hora e os requisitos de resfriamento devem ser confirmados na folha de dados do motor.
Quais informações são necessárias para uma cotação?
Por favor, forneça o seguinte: vazão necessária, altura total ou pressão de saída necessária, diâmetro e profundidade do poço, níveis estático e dinâmico da água, vazão disponível do poço, temperatura e teor de areia da água, tensão e frequência da fonte de alimentação, comprimento do cabo necessário, diâmetro da tubulação e comprimento total da tubulação, horas de operação diárias, local de instalação e acessórios necessários.
Acessórios Recomendados
Dependendo da instalação, o sistema de bombeamento completo pode incluir:
- Motor submersível
- Cabo de alimentação à prova d'água
- Painel de controle da bomba
- Válvula de retenção
- Válvula de isolamento
- Tubo de elevação
- Conectores de cabo
- Componentes de suporte de cabeçalho de poço
- Manômetro
- Medidor de vazão
- Sensor de nível de água
- Dispositivo de proteção contra funcionamento a seco
Todos os componentes e acessórios fornecidos devem ser claramente listados na cotação final.
