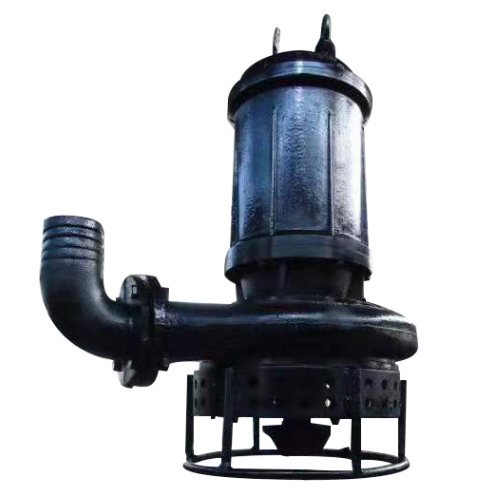

Bomba Submersível de Lama de 15 kW com Saída de Descarga DN100 e Liga de Cromo Elevado para Manuseio de Lama Abrasiva

O100ZJQ55-30-15 kW bomba submersível de lodoconcebido para a transferência de misturas abrasivas que contenham areia, lama, lodo e sólidos em suspensão.55 m3/h, um chefe de30 m, a15 kWmotor e umSaída de descarga DN100, este modelo é adequado para manuseio de lodo de carga média, onde as bombas de água limpa convencionais podem apresentar desgaste rápido, bloqueio de sedimentos ou sucção instável.

Ao contrário dos sistemas de bombeamento de superfície, o motor e a secção hidráulica funcionam como uma unidade submersa integrada.Redução da necessidade de longas condutas de sucção e simplificação das instalações temporárias ou móveis de transferência de lodo.

O motor elétrico e a bomba compartilham um arranjo coaxial compacto.Esta configuração é útil em depósitos de minas, lagoas de sedimentação, poços de construção e outros locais onde os níveis de água ou as profundidades de sedimentos variam durante a operação.

Um agitador mecânico é instalado debaixo do impulsor principal, que durante o funcionamento solta os sedimentos acumulados ao redor da entrada da bomba e ajuda a misturar as partículas depositadas com o líquido circundante.A lama resultante pode então entrar na bomba mais consistentemente, reduzindo a remoção manual de sedimentos antes do bombeamento.

O agitador destina-se a mobilizar depósitos locais em torno da entrada. A adequação final ainda depende do tamanho das partículas, da concentração de sólidos e das características de sedimentação do material.

O impulsor principal, o agitador e as principais partes de desgaste molhadas utilizam liga de alto cromo.Em comparação com os componentes comuns de ferro fundido, proporciona uma superfície de desgaste mais adequada para o contacto repetido com a lama.As configurações SS304 e SS316L também estão disponíveis na série ZJQ mais ampla para diferentes requisitos mecânicos e de corrosão.

A conexão de descarga DN100 suporta a instalação prática de mangueiras ou tubulações para sistemas de desaguamento temporário e de transferência fixa de lodo.um tubo demasiado pequeno aumenta a perda de atrito, enquanto um tubo de grandes dimensões pode reduzir a velocidade da lama e permitir que os sólidos se depositem.

• Descolagem de poços de minas e transferência de lodo
• Eliminação de areia e lodo de lagoas de sedimentação
• Descolagem de pedreiras e manuseio de sedimentos
• Desaguamento de poços de fundação de canteiros de obras
• Transferência de lodo de metalurgia e siderurgia
• Reservatórios de cinzas ou sedimentos de centrais térmicas
• Desalinização de rios, lagos e tanques industriais
• Sistemas de água de processo que contenham sólidos abrasivos em suspensão

Para confirmar se o modelo 100ZJQ55-30-15 é adequado, indicar:

• Fluxo necessário e cabeça dinâmica total
• Densidade da lama ou concentração estimada de sólidos
• Tamanho máximo e tipo de partícula
• Temperatura média, pH e componentes corrosivos
• Fornecimento de energia, incluindo tensão, frequência e fase
• Diâmetro, comprimento e elevação vertical do tubo de descarga
• Profundidade da instalação e horas de funcionamento previstas

Estes detalhes ajudam a verificar a carga do motor, a compatibilidade do material, a velocidade da tubulação e a configuração da peça de desgaste necessária.

Mantenha a bomba inteira submersa durante o funcionamento e nunca a levante pelo cabo elétrico.Verifique se o tubo de descarga tem conexões seguras e evite curvas afiadas que adicionem resistência desnecessária.

Antes de iniciar, confirmar a fonte de alimentação, a sequência de fases, o estado de isolamento e as definições de protecção do painel de comando.Segamentos e linhas de descarga em intervalos baseados na abrasividade da lama e nas horas de funcionamentoSe o caudal ou a pressão diminuírem, verifique o desgaste, o acúmulo de sedimentos e o bloqueio da tubulação antes de continuar a operação.

Envie-nos as suas propriedades de lixeira, ponto de trabalho necessário e alimentação elétrica, a nossa equipa técnica irá rever as condições de funcionamento e recomendar o material da bomba adequado, comprimento do cabo,Método de controlo e disposição de descarga para o seu projecto.

Para esta configuração fornecida, "100" indica o tamanho de descarga DN100, "55" indica um caudal nominal de 55 m3/h, "30" indica uma cabeça nominal de 30 m e "15" indica um motor de 15 kW.

O agitador inferior afrouxa os sedimentos perto da entrada, enquanto as peças de desgaste de liga de alto cromo são destinadas a areia abrasiva, lama e lodo mineral.O tamanho máximo das partículas e a concentração de sólidos devem ser confirmados antes da selecção..

Sim, a bomba é projetada para operar totalmente submersa, uma cobertura líquida adequada permite o resfriamento do motor e uma operação estável.

A selecção do material depende do meio, a configuração padrão de alto cromo dá prioridade à resistência à abrasão.As opções SS304 ou SS316L podem ser consideradas para determinadas condições corrosivas após revisão do pH, cloretos, temperatura e composição química.

Forneça o caudal, a cabeça, a densidade da lama, a concentração de sólidos, o tamanho máximo das partículas, a temperatura média, o pH, a tensão, a frequência, os pormenores do gasoduto e a profundidade de instalação.
