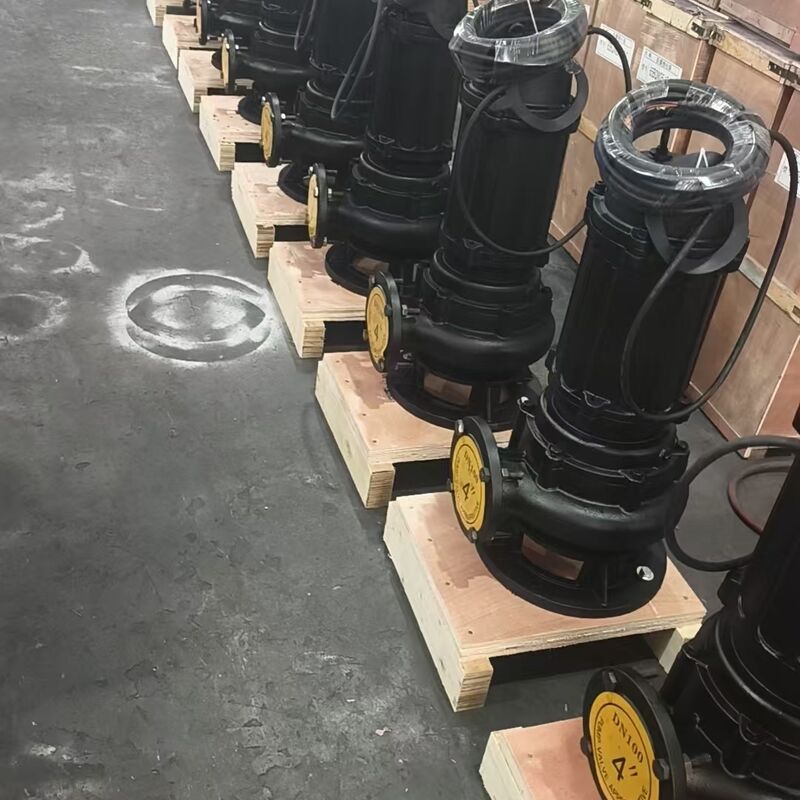

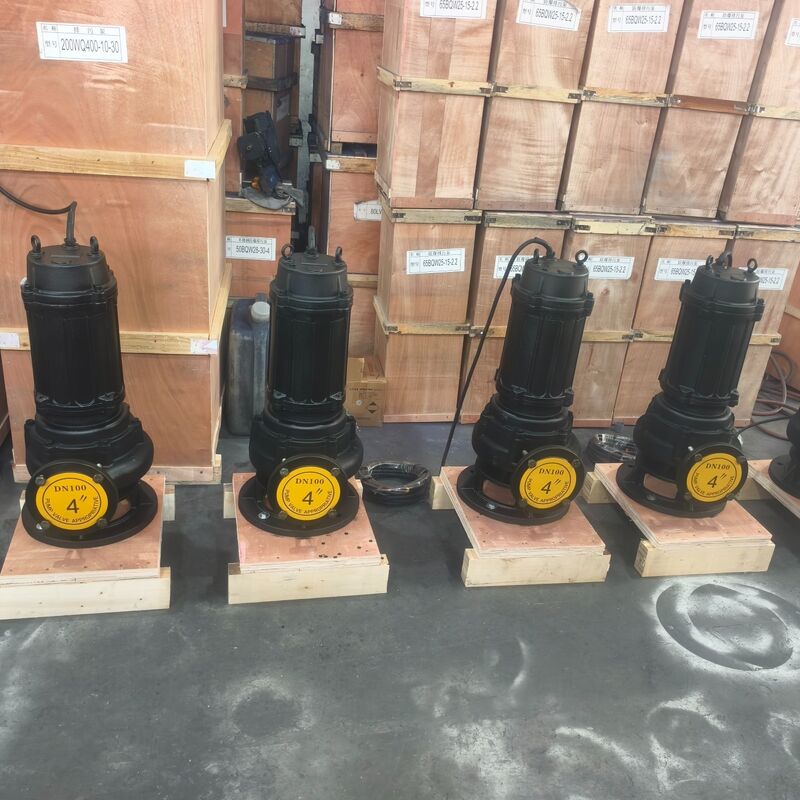

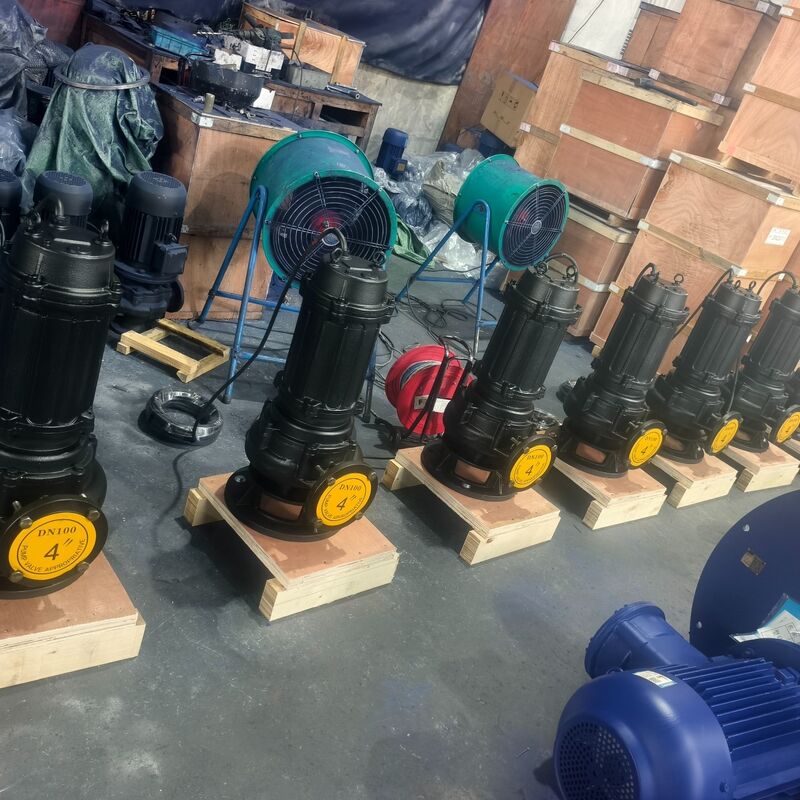

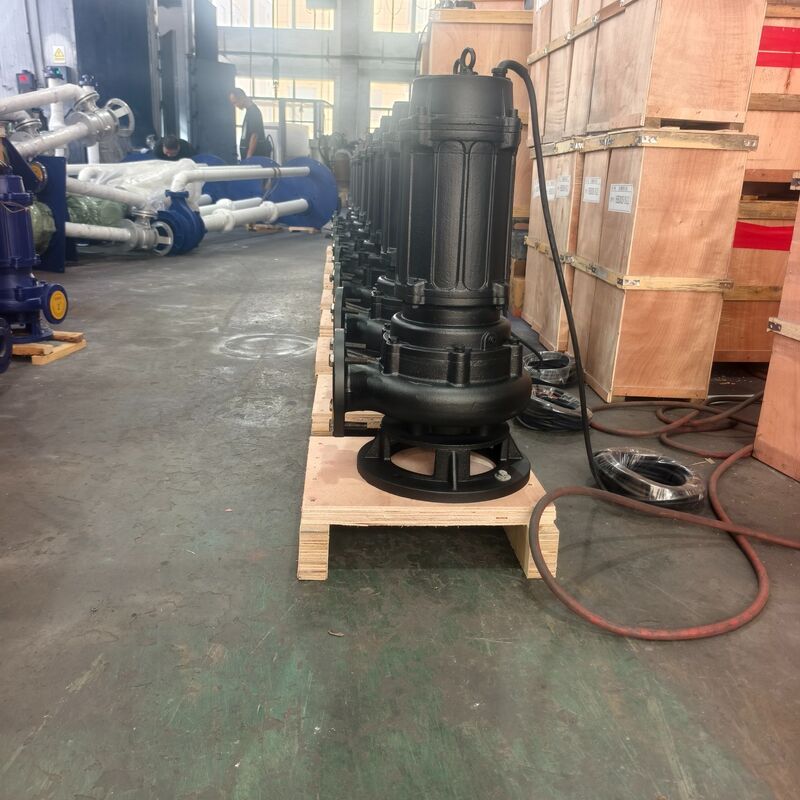

Bomba de esgoto submersível de 100WQ80-20-7.5kW 80m3/h, cabeça 20m
A bomba submersível de águas residuais de 100WQ80-20-7.5kW é projetada para transferência de águas residuais, elevação de águas residuais, drenagem de águas pluviais e desaguamento de construção.uma cabeça nominal de 20 m e uma potência do motor de 7.5kW.

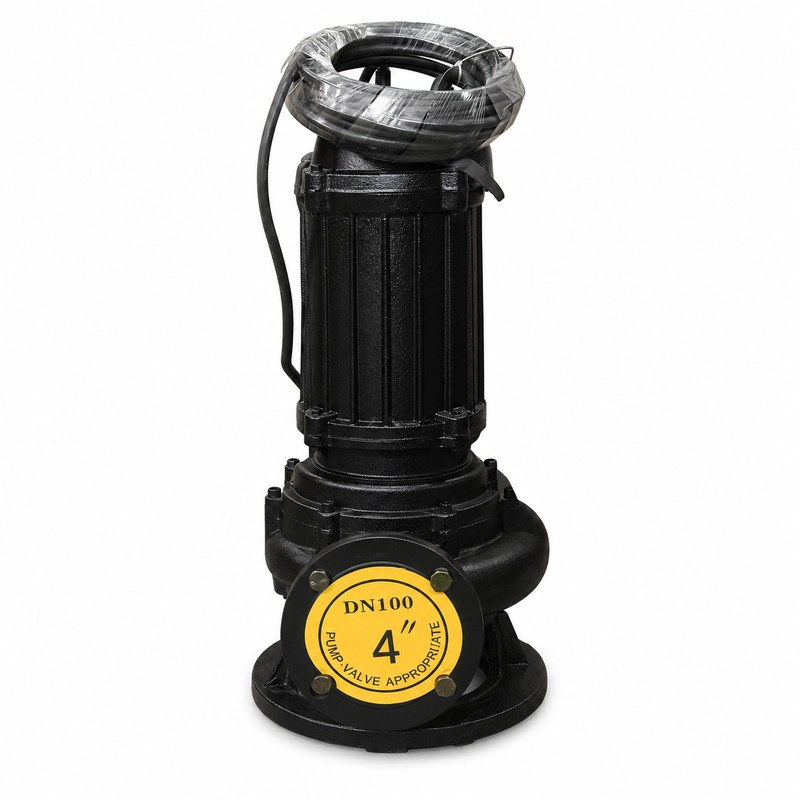

Equipada com uma saída de descarga de DN100 (4 polegadas), esta bomba de esgoto submersível de ferro fundido pode ser instalada diretamente dentro de um tanque de esgoto, poço de coleta ou poço de drenagem.A sua estrutura integrada de bomba e motor reduz o espaço de instalação e elimina a necessidade de uma sala de bomba separada.
Especificações técnicas
| Modelo |
100WQ80-20-7.5kW |
| Tipo de produto |
Bomba de esgoto submersível |
| Fluxo nominal |
80 m3/h |
| Cabeça nominal |
20 m |
| Potência do motor |
7.5kW |
| Diâmetro de descarga |
DN100 / 4 polegadas |
| Material do corpo da bomba |
Ferro fundido |
| Instalação |
Instalação submersa |
| Opções de instalação |
Instalações portáteis ou fixas |
| Meio bombeado |
Esgoto, águas residuais, águas pluviais e líquidos que contenham impurezas sólidas limitadas |
A tensão, a frequência, o comprimento do cabo, o painel de comando e os acessórios de instalação devem ser confirmados de acordo com as condições de funcionamento reais.
Estrutura e princípio de funcionamento da bomba
A bomba de águas residuais de 100WQ80-20-7.5kW consiste num motor submersível, um invólucro da bomba, um impulsionador, uma vedação mecânica, um cabo de alimentação e uma ligação de descarga.
Durante o funcionamento, o motor impulsiona a rotação do impulsor, a pressão hidráulica resultante atrai as águas residuais para a bomba e descarrega-as através da saída DN100.Porque a bomba e o motor formam uma unidade submersa, a bomba não necessita de preparação antes da operação.
Esta concepção é adequada para locais onde o espaço de instalação é limitado ou onde uma estação de bomba convencional instalada a seco não é prática.
Principais características do produto
- Capacidade de drenagem de 80 m3/h:Com um caudal nominal de 80 m3/h, a bomba é adequada para a transferência de águas residuais de caudal médio, drenagem de águas pluviais e projetos de desaguamento de construção.comprimento do gasoduto, diâmetro do tubo, resistência da válvula e número de curvas do tubo.
- Cabeça nominal de 20 m:A cabeça nominal de 20 m permite à bomba lidar com sistemas de drenagem com elevação vertical moderada ou resistência da tubulação.Os cálculos da cabeça total devem incluir tanto a elevação vertical como as perdas de atrito em toda a tubulação.
- DN100 Saída de descarga:A ligação de descarga DN100, ou 4 polegadas, suporta uma transferência eficiente de águas residuais e pode ser ligada a tubulações, mangueiras, válvulas de retenção e válvulas de porta de uso comum.
- Projeto integrado submersível:A bomba funciona diretamente no líquido, não requer uma sala de bombeamento separada ou um sistema de preparação adicional, ajudando a simplificar a instalação em poços de esgoto, poços de drenagem e tanques de águas residuais.
- Projeto hidráulico para tratamento de águas residuais:A estrutura hidráulica é concebida para transportar águas residuais, águas residuais e líquidos que contenham partículas sólidas ou materiais fibrosos limitados.Isto ajuda a reduzir a possibilidade de obstrução durante o funcionamento normal.
- Segregação mecânica fiável:A vedação mecânica separa o líquido bombeado da câmara do motor..
Aplicações típicas
- Coleta e transferência de águas residuais municipais
- Instalações de tratamento de águas residuais
- Despejo de águas residuais industriais
- Desaguamento de canteiros de obras
- Esgoto de garagem subterrâneo e de porão
- Recolha de águas pluviais e controlo das inundações
- Elevação de águas residuais e comerciais
- Drenagem agrícola e pecuária
- Projeto de drenagem de túneis e subterrâneos
- Drenagem e circulação de águas residuais
- Drenagem de emergência em zonas baixas
- Tanques de esgoto, poços de recolha e estações de bombeamento
Opções de instalação
Instalação portátil:Para funcionamento portátil, a bomba pode ser ligada a uma mangueira ou tubo de descarga flexível e movida entre diferentes locais de drenagem.drenagem temporária, projectos de desaguamento de emergência e controlo de inundações.
Instalação de acoplamento automático fixo:Para funcionamento a longo prazo, a bomba pode ser instalada com um sistema de acoplamento automático, trilhos de guia, base de descarga, válvula de retenção e painel de comando.A bomba pode ser levantada ao longo dos trilhos de guia para inspeção ou manutenção sem desconectar o tubo de descarga dentro do tanque de esgotoEste método de instalação é comumente utilizado em estações de bombeamento de águas residuais e instalações de tratamento de águas residuais.
Como escolher a bomba de esgoto correta
Para a selecção de uma bomba de esgoto submersível adequada, devem ser fornecidas as seguintes informações:
- Fluxo necessário e cabeça total
- Tipo, temperatura e corrosão das águas residuais
- Tamanho máximo das partículas sólidas
- Teor de fibras no meio bombeado
- Altura de elevação vertical e comprimento da tubulação
- Diâmetro do tubo, curvas e disposição da válvula
- Voltagem, frequência e fase necessárias
- Instalações portáteis ou fixas
- Comprimento necessário do cabo de alimentação
- Tempo de funcionamento diário e frequência de arranque
A cabeça de bomba necessária deve ser calculada com base no sistema de tubulação completo e não apenas pela altura de elevação vertical.
Opções de controlo e protecção
A bomba de águas residuais de 100WQ80-20-7.5kW pode ser fornecida com um painel de controle e interruptores de nível de líquido para operação automática.
- Iniciação e parada automáticas
- Protecção contra sobrecarga
- Proteção contra perda de fase
- Proteção contra curto-circuito
- Protecção contra sobrevoltagem e subvoltagem
- Alarme de alto nível
- Controlo alternativo para bombas múltiplas
- Protecção em seco, quando necessário
O sistema de controlo final pode ser configurado de acordo com o número de bombas e os requisitos de funcionamento do projecto.
Recomendações de exploração e manutenção
Antes da instalação, verifique o cabo de alimentação, a resistência do isolamento, os elementos de fixação e a rotação do impulsionador, verificando se a tensão e a frequência correspondem à placa do motor.
A bomba deve permanecer adequadamente submersa durante o funcionamento, uma vez que a secagem prolongada pode danificar a vedação mecânica e o motor.Recomenda-se uma válvula de retenção no condutor de descarga para evitar que a água flua de volta após o desligamento.
Durante a operação de rotina, inspeccionar a corrente, o caudal, a cabeça, as vibrações e as condições de vedação da bomba.As fibras e os detritos ao redor da entrada devem ser removidos regularmente para manter o desempenho estável da drenagem.
Por que escolher a bomba de esgoto de 100WQ80-20-7.5kW?
O modelo 100WQ80-20-7.5kW combina um caudal de 80m3/h, uma cabeça de 20m, um motor de 7.5kW e uma saída de descarga DN100 numa estrutura submersiva compacta.
Proporciona uma solução prática de bombeamento para águas residuais municipais, drenagem industrial, desaguamento de construções e elevação de esgotos.Sistema de acoplamento automático e acessórios de válvula podem ser configurados de acordo com os requisitos do projeto.
Para uma seleção e um orçamento precisos da bomba, forneça o caudal necessário, a cabeça total, as características das águas residuais, a fonte de alimentação e o método de instalação.
Perguntas Frequentes
Qual é o caudal nominal da bomba de esgoto de 100WQ80-20-7.5kW?
O caudal nominal é de 80 m3/h. O caudal operacional real depende da resistência total da cabeça do sistema e da tubulação.
Qual é o tamanho da descarga?
A bomba tem uma saída de descarga DN100, ou 4 polegadas.
Esta bomba pode lidar com águas residuais que contenham sólidos?
Sim, pode tratar águas residuais e águas residuais que contenham partículas sólidas limitadas ou materiais fibrosos.
A bomba pode funcionar automaticamente?
Sim, pode ser ligado a interruptores de nível de líquido e a um painel de controlo para arranque automático, paragem e protecção do motor.
A tensão e a frequência podem ser personalizadas?
Sim, a tensão e frequência do motor podem ser configuradas de acordo com a fonte de alimentação local e os requisitos do projeto.
