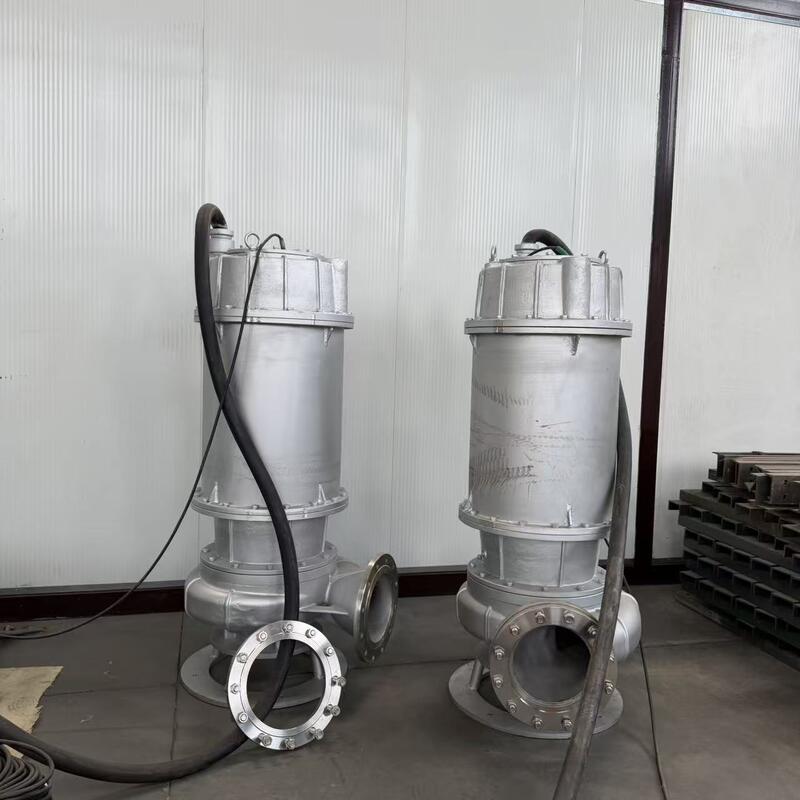

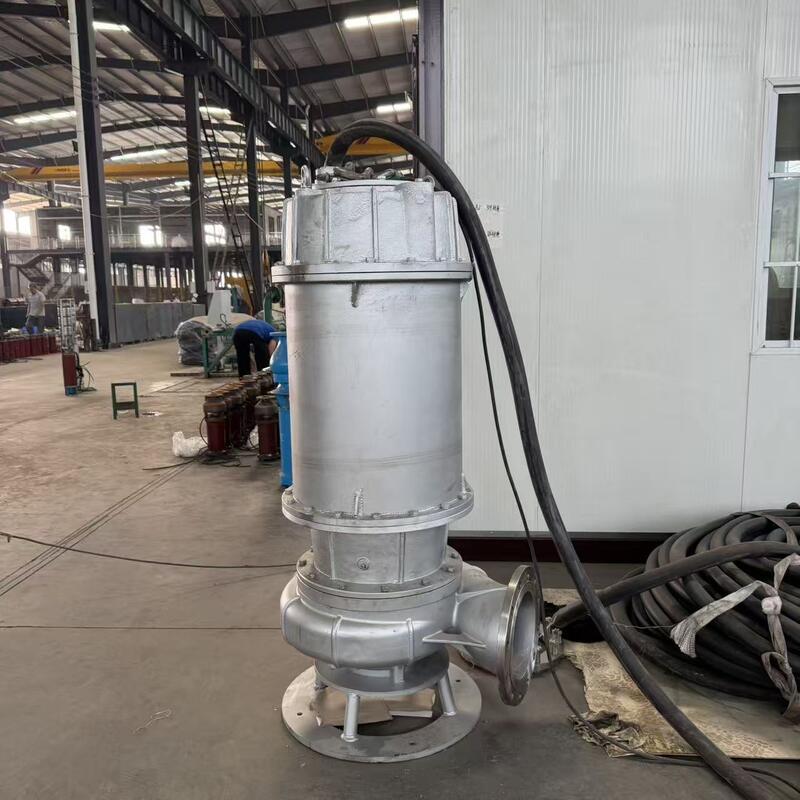

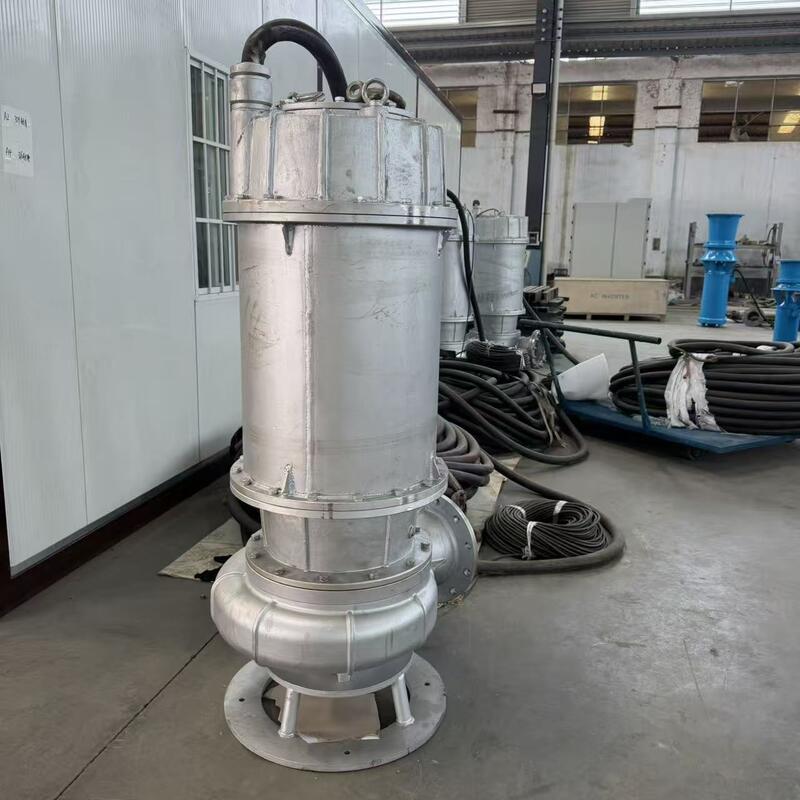

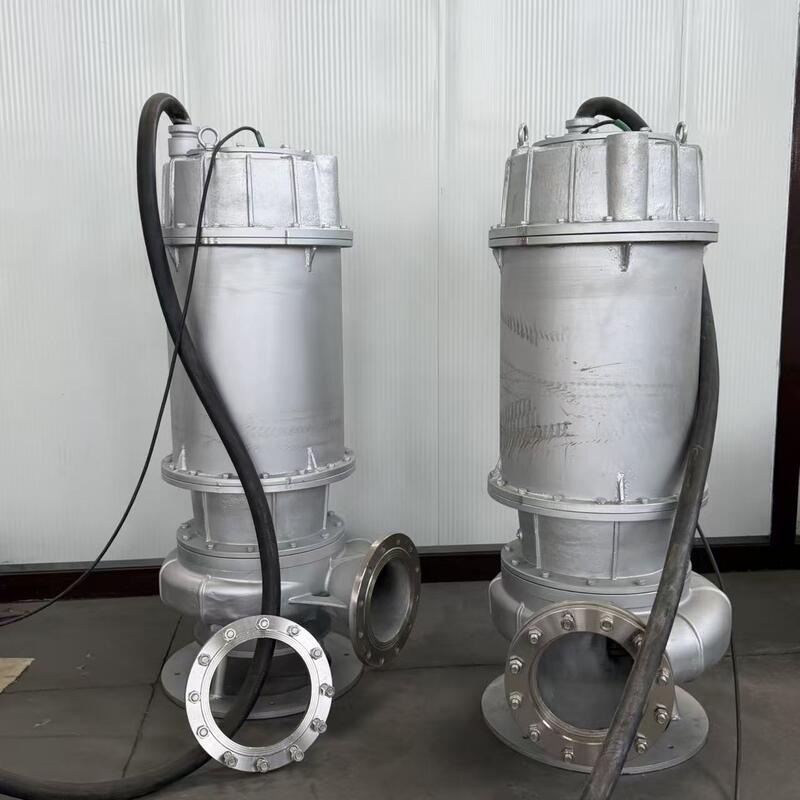

Bomba submersível de esgoto de aço inoxidável com caudal de 80 m3/h e cabeça de 10 m para drenagem de águas residuais

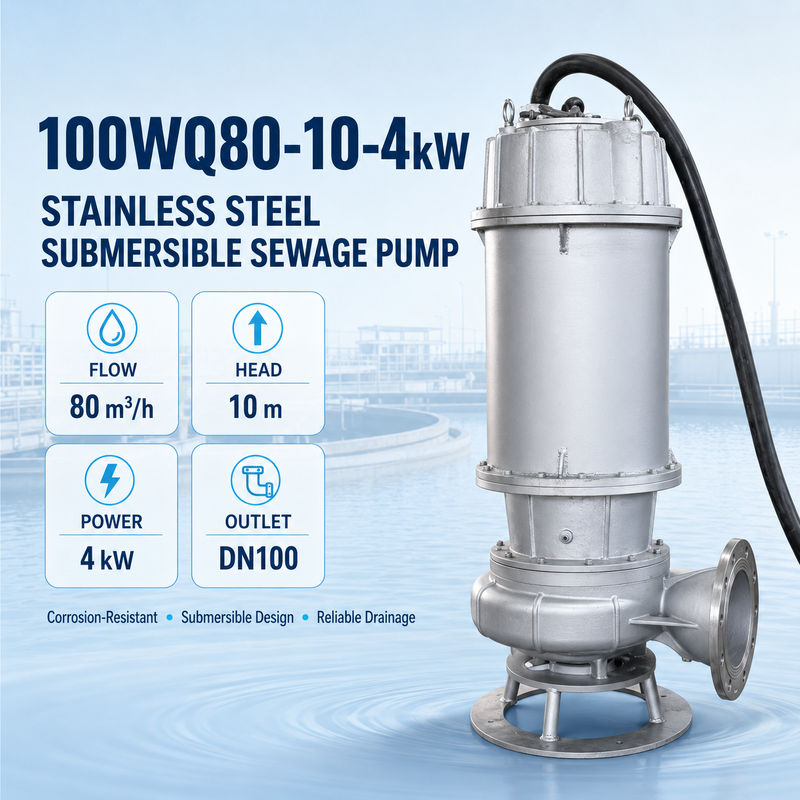

A bomba submersível para esgoto em aço inoxidável 100WQ80-10-4kW foi projetada para aplicações de transferência de águas residuais, descarga de esgoto, drenagem e desidratação. Com vazão nominal de 80 m³/h, altura manométrica nominal de 10 m e potência do motor de 4 kW, esta bomba possui diâmetro nominal de descarga DN100.

O design integrado da bomba e do motor opera diretamente dentro do líquido bombeado, enquanto a construção em aço inoxidável garante resistência à corrosão em ambientes úmidos e aplicações de águas residuais. Ideal para drenagem municipal, tratamento de águas residuais industriais, drenagem de edifícios e remoção de água agrícola.

Tensão, frequência, tipo de aço inoxidável, comprimento do cabo e acessórios de instalação podem ser selecionados de acordo com as condições operacionais.

A bomba submersível para esgoto 100WQ80-10-4kW consiste em um motor submersível, carcaça da bomba, impulsor, eixo, selo mecânico, cabo de alimentação e conexão de descarga.

Quando o motor dá partida, ele aciona o impulsor para girar dentro da carcaça da bomba. As águas residuais entram pela entrada da bomba e ganham velocidade e pressão através do impulsor. O líquido é então descarregado através da saída DN100 e da tubulação conectada.

Como a bomba opera abaixo do nível do líquido, não é necessário nenhum tubo de sucção ou sistema de escorva separado. Este design economiza espaço de instalação e elimina problemas associados à altura de sucção insuficiente.

• 80 m³/h Capacidade de drenagem:Adequado para aplicações de drenagem de médio volume, incluindo poços de coleta, tanques de águas residuais, locais industriais e espaços subterrâneos.
• Cabeça nominal de 10 m:Ideal para aplicações de alto fluxo e baixa queda, como transferência de águas residuais em curtas distâncias, drenagem de porões e remoção de águas de enchentes.
• Construção em aço inoxidável:Componentes molhados resistentes à corrosão com classes opcionais de aço inoxidável 304, 316 ou 316L com base na composição do líquido, concentração de cloreto, temperatura e nível de corrosão.
• Design Submersível Compacto:Instala-se diretamente dentro de tanques de esgoto ou fossas de coleta, reduzindo a necessidade de equipamentos adicionais no nível do solo. Disponível em instalações móveis, de flange fixa e de acoplamento automático.
• Proteção do Selo Mecânico:Separa o líquido bombeado da câmara do motor. A instalação adequada, condições operacionais adequadas e manutenção regular prolongam a vida útil dos componentes de vedação.
• Opções de controle flexíveis:Compatível com painéis de controle e interruptores de nível flutuante para operação automática. As funções de proteção opcionais incluem proteção contra sobrecarga, perda de fase, curto-circuito e tensão anormal.

• Esgoto municipal e drenagem de águas residuais
• Transferência de águas residuais industriais
• Águas residuais de processamento de alimentos e bebidas
• Drenagem de fábricas e oficinas
• Drenagem de cave e estacionamento subterrâneo
• Construção de poços de coleta e tanques de esgoto
• Remoção de águas residuais agrícolas e pecuárias
• Drenagem de aquicultura
• Captação de água da chuva e controle de enchentes
• Transferência de líquido levemente corrosivo

Antes de selecionar uma bomba submersível para esgoto, confirme as seguintes informações operacionais:

1. Taxa de fluxo necessária e altura manométrica dinâmica total
2. Composição líquida, temperatura e valor de pH
3. Tipo e diâmetro máximo de partículas sólidas
4. Concentração de sólidos suspensos ou fibras
5. Tensão, frequência e fase do local
6. Profundidade do tanque de esgoto e comprimento da tubulação
7. Número de curvas de tubos, válvulas e conexões
8. Método de instalação necessário
9. Requisitos do painel de controle e controle de nível de líquido

• Construção em aço inoxidável 304, 316 ou 316L
• Comprimento personalizado do cabo de alimentação
• Sistema de acoplamento automático
• Trilhos guia e corrente de elevação
• Interruptores de nível flutuante
• Painel de controle da bomba de esgoto
• Sobrecarga do motor e proteção contra perda de fase
• Sistema de controle alternado de bomba dupla
• Tensão personalizada
• Motor de 50 Hz ou 60 Hz

Antes da instalação, inspecione o cabo de alimentação, o selo mecânico, os fixadores e a carcaça da bomba. Confirme se a fonte de alimentação corresponde às especificações do motor e verifique o sentido de rotação do motor.

Use uma corrente de elevação ou um dispositivo de elevação adequado para baixar a bomba até o tanque de esgoto. Não levante nem puxe a bomba pelo cabo de alimentação.

A bomba não deve funcionar a seco por longos períodos. Inspecione e limpe regularmente a entrada para evitar que sacos plásticos, fibras e detritos grandes bloqueiem o impulsor. Se as águas residuais contiverem fibras longas, materiais facilmente emaranhados ou sólidos grandes, confirme o projeto do impulsor e a passagem máxima de sólidos antes de fazer o pedido.

"100" representa um diâmetro de descarga de 100 mm. "WQ" identifica uma bomba submersível de esgoto. “80” indica uma vazão nominal de 80 m³/h, “10” indica uma altura manométrica nominal de 10 m e “4kW” é a potência do motor.

Sim. Ele pode lidar com águas residuais contendo sólidos em suspensão e certas partículas sólidas. A passagem máxima de sólidos depende do projeto do impulsor e do canal de fluxo interno e deve ser confirmada antes do pedido.

Sim. A bomba pode ser fabricada com componentes de aço inoxidável 304, 316 ou 316L. A seleção do material deve ser baseada na composição química do líquido, concentração de cloreto e temperatura operacional.

Sim. Os interruptores flutuantes e um painel de controle podem iniciar e parar automaticamente a bomba de acordo com o nível do líquido. Alarmes de alto nível e funções de proteção do motor também podem ser adicionados.

Sim. Estão disponíveis configurações de 50 Hz e 60 Hz. Forneça a tensão, frequência e fase necessárias ao solicitar um orçamento.
