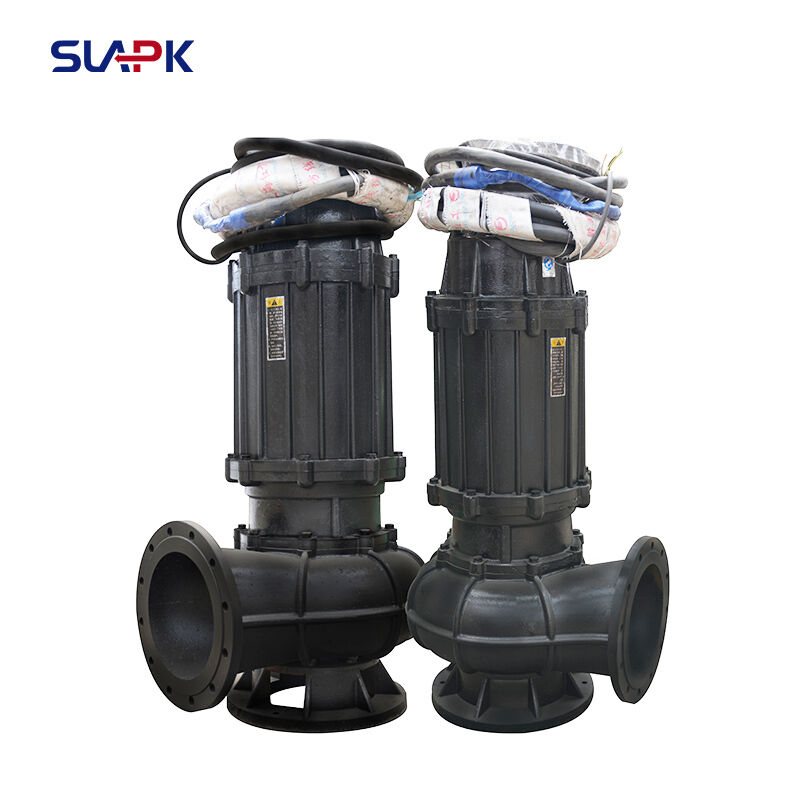

Bomba de esgoto submersível de alta eficiência, 220 m3/h de fluxo Engenharia Municipal Manual detalhado de instalação

Introdução

In modern municipal engineering projects—ranging from urban drainage systems and wastewater treatment plants to flood control infrastructure—the high-efficiency submersible sewage pump has become an indispensable componentCom um caudal de 220 m3/h, este modelo de bomba foi concebido paraoperação contínua em ambientes exigentes, mantendo a eficiência energética e baixos requisitos de manutenção.

Este manual de instalação detalhado fornece orientação passo a passo para engenheiros, empreiteiros e gerentes de instalações para garantir a segurança, conformidade,e utilização óptima da bomba submersível de esgoto de 220 m3/h em aplicações municipais.

1. Visão geral do produto

Principais especificações:

Taxa de fluxo: 220 m3/h (tolerância ± 5% em condições nominais)

Distância da cabeça: tipicamente 10-35 metros (varia de acordo com a configuração do modelo)

Potência do motor: 18,5 kW 30 kW (380V, 50Hz, 3 fases)

Tipo de impulsionador: projeto de vórtice de um ou dois canais anti-obstrução

Material de revestimento da bomba: ferro fundido dúctil ou aço inoxidável opcional (304/316)

Selo mecânico: selos de carburo de tungstênio de duas faces com protecção da câmara de óleo

Limite de temperatura: ≤ 40°C (médio), pH 5°9

Manuseio de sólidos: Capaz de passar sólidos até 50% do diâmetro da porta de descarga (por exemplo, ~ 75 mm para saída DN150).

Nota: Verifique sempre as especificações exactas do modelo com o seu fornecedor antes da instalação.

2Lista de verificação pré-instalação

Antes de iniciar a instalação, confirmar o seguinte:

✅ Condições do local

As dimensões do poço de deposição satisfazem os requisitos mínimos de espaço livre (normalmente ≥ 1,2 × largura da bomba)

Tubulações de entrada e saída alinhadas de acordo com o diagrama do fabricante

Ventilação e acesso adequados para manutenção

✅ Preparação elétrica

Fornecimento de energia: 380 V ±5%, 50 Hz, sistema de 3 fases aterrado

Painel de controlo equipado com protecção contra sobrecarga, perda de fase e fugas

Opcional: gabinete de controlo automático com sensores de nível (recomendado para utilização sem supervisão)

✅ Equipamento de elevação e segurança

Sistema de trilhos de guia de aço inoxidável (se utilizar acoplamento automático)

Elevador ou bloco de cadeia certificado (capacidade ≥ 1,5 × peso da bomba)

EPI: botas impermeáveis, luvas, detector de gases (para entrada em espaços confinados)

3. Etapas de instalação

Passo 1: Prepare a bacia do pântano

Detritos limpos do chão do poço.

Assegure-se de que a base é plana e livre de objetos afiados.

Instalar os trilhos de guia verticalmente (se se utilizar um sistema de acoplamento automático) e fixar com parafusos de fixação.

Passo 2: Montar o tubo de descarga

Conectar a flange de descarga ao tubo de elevação com juntas e parafusos compatíveis.

Para os modelos de acoplamento automático: fixar a base de acoplamento no cotovelo de descarga no fundo do reservatório.

Passo 3: Abaixe a bomba

Acerte a cadeia ou o cabo de elevação ao parafuso designado pela bomba.

Abaixar lentamente a bomba ao longo dos trilhos de guia até que se alinhe e se bloqueie na base do engate.

Verificar se a bomba se encontra bem instalada sem inclinação.

Nunca levante a bomba pelo cabo de alimentação.

Passo 4: Conexão elétrica

Envia o cabo de alimentação através de um conduto à prova d'água.

Conectar à caixa de terminais no interior do painel de controlo por diagrama de fiação.

Realizar um ensaio de resistência ao isolamento (> 1 MΩ) antes da energia.

Etapa 5: Ensaio de comissionamento

Preencher o reservatório até ao nível de funcionamento (acima da marca de submersão mínima).

Jogue brevemente o motor para confirmar a direção de rotação (no sentido horário quando visto de cima).

Funcione continuamente durante 30 minutos; monitore vibração, ruído e temperatura.

Verifique se há fugas nas vedações e juntas das flanges.

4. Melhores práticas operacionais

Submersão mínima: manter sempre o nível do líquido acima da camisa de arrefecimento do motor.

Protecção contra corrida seca: nunca operar sem líquido suficiente, uma sobrecarga térmica pode ocorrer em minutos.

Inspecção regular:

Mensalmente: Verificar a integridade do selo e o estado do cabo

Quartalmente: inspecionar o impulsionador para detectar desgaste ou entupimento

Anualmente: substituir vedações mecânicas se for detectado um vazamento > 10 ml/dia

5. Guia de solução de problemas

6. Manutenção e vida útil

Com uma instalação adequada e cuidados de rotina, uma bomba submersível de águas residuais de 220 m3/h de alta qualidade pode:

Duração de vida útil: 8.000 a 15.000 horas de funcionamento

MTBF (Tempo médio entre falhas): >3 anos no serviço municipal

Economia de energia: até 15%-25% em relação às bombas convencionais devido ao design hidráulico otimizado

Conclusão

A bomba submersível de águas residuais de 220 m3/h, de elevada eficiência, representa uma solução robusta e económica para a gestão das águas residuais municipais.Os operadores podem garantir a máxima fiabilidade, segurança e desempenho do ciclo de vida, reduzindo os custos operacionais e os riscos ambientais.
